电磁继电器是一种广泛应用于电气控制系统中的自动开关装置，能够在接收到电信号时自动接通或断开电路。作为继电器家族中最常见的一类，电磁继电器的结构简单、响应速度快、可靠性高而被广泛应用于工业自动化、家用电器、通信设备等领域。
要深入理解电磁继电器的性能与应用，必须先了解它的结构组成和各部分的功能。
一、电磁继电器的基本结构组成
一台典型的电磁继电器通常由以下几个核心部件构成：
1. 电磁系统
电磁系统是电磁继电器的“动力核心”，其主要作用是产生吸引力来驱动触点动作。它包括：
- 线圈（Coil）：通电后产生磁场的导线绕组，是整个装置的感应源。
- 铁芯（Core）：位于线圈中心的铁质材料，用于增强磁场强度。
- 衔铁（Armature）：一块可动的铁片，当磁场形成后被吸引，从而带动触点动作。
- 弹簧（Spring）：用于在断电时将衔铁复位，使继电器恢复到初始状态。
2. 触点系统
触点系统决定了电路的接通或断开状态，是实现控制功能的核心部分。触点根据电路设计需求分为：
- 动触点（Moving Contact）：由衔铁带动的可动端。
- 静触点（Fixed Contact）：固定不动的端子，与动触点接触或分离。
- 常开（NO）和常闭（NC）触点：
- 常开触点：继电器未通电时断开，通电后闭合。
- 常闭触点：继电器未通电时闭合，通电后断开。
3. 绝缘支架与外壳
- 绝缘支架（Base/Insulating Frame）：用于固定触点和线圈等元件，确保各部分相互绝缘。
- 外壳（Housing）：通常由塑料或透明材料制成，用于防尘、防潮，同时便于观察继电器状态。
二、电磁继电器的工作过程简述

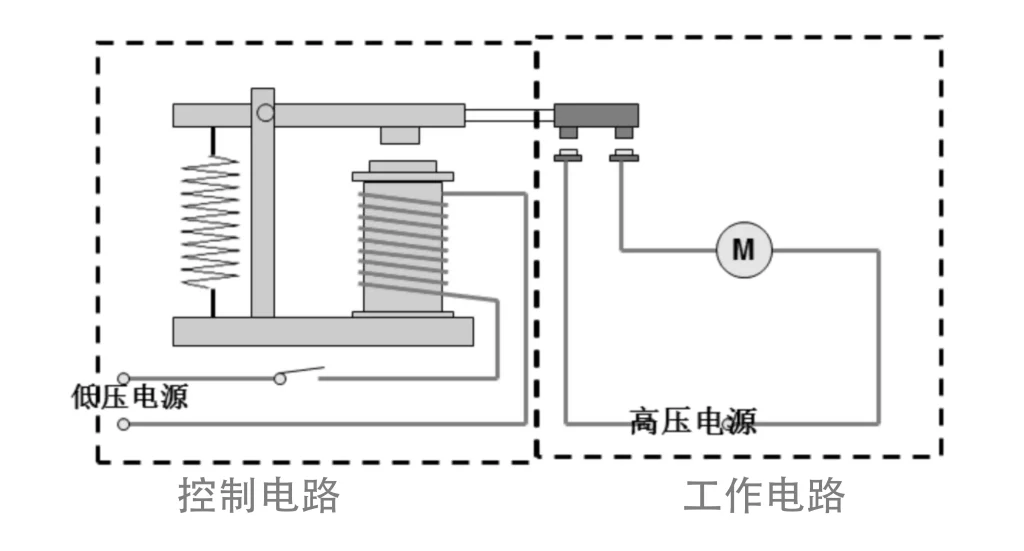

当继电器线圈接通控制电流时，电流在绕组中产生磁场，吸引衔铁运动，从而带动动触点与静触点接触（或分离），完成主电路的接通或断开。断电后，弹簧将衔铁和触点恢复到原位。
这一“电-磁-机械-电”的能量转换过程，实现了用小电流控制大电流的目的。
三、电磁继电器结构的优势
- 结构简单，制造成本低
- 响应速度快，适用于频繁操作
- 隔离性好，控制回路与主电路完全隔离
- 维修和更换方便
四、电磁继电器与固态继电器的对比
| 项目 | 电磁继电器 | 固态继电器（SSR） |
|---|---|---|
| 工作方式 | 电磁+机械动作 | 全电子开关 |
| 寿命 | 有限（受机械磨损影响） | 超长（无机械部件） |
| 驱动电流 | 较大 | 较小 |
| 响应时间 | 快（但不如固态） | 更快 |
| 应用环境 | 适用于多种通用环境 | 适用于无噪音、高频操作场合 |
五、总结
电磁继电器作为传统但至今仍广泛应用的控制元件，其结构清晰、功能稳定、响应迅速，特别适合在工业控制和通用电子设备中使用。深入了解其结构，不仅有助于正确选型，也为电气维护与系统设计提供了理论基础。
未来，虽然固态继电器等新型器件不断发展，但电磁继电器凭借其性价比高和抗干扰能力强等优势，依旧将在众多场合中占据一席之地。
