在现代电子设备和智能控制系统中，**电路板继电器（PCB继电器）**扮演着桥梁和开关的重要角色。它虽然体积小巧，却能够在各种电压和电流控制场景中，完成安全、精准的电路切换。尤其在自动化设备、家用电器、智能模块、安防系统等领域，PCB继电器已成为必不可少的核心器件之一。
本文将详细介绍电路板继电器的结构特点、工作原理、分类、应用场景与选型建议，帮助您更深入地理解这种“微型控制专家”。
一、电路板继电器是什么？

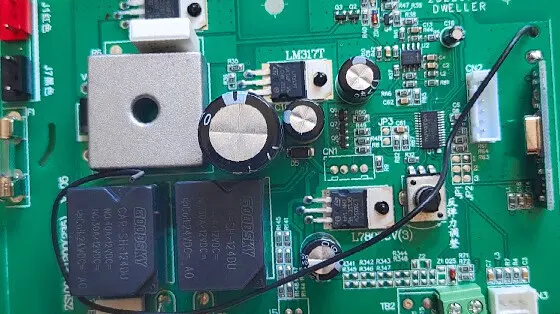

电路板继电器（PCB Mount Relay）是一种可直接焊接在印刷电路板（Printed Circuit Board）上的电磁或固态控制器件。它利用较小的电压/电流信号控制较大负载的通断，并实现电路之间的隔离与切换功能。
其最显著特点是：体积小、功耗低、安装方便、适配性强，尤其适合用于小型电子设备和控制系统中。
二、电路板继电器的工作原理
电路板继电器的核心组成与传统电磁继电器类似，一般包含以下部分：
- 线圈：通电后产生磁场，驱动触点动作；
- 衔铁：由磁力驱动，实现触点吸合或释放；
- 动触点 / 静触点：控制负载电路的通断；
- 塑封外壳：防尘防潮，增强继电器的耐用性和安全性。
当控制端输入一个较小的电压（如5V或12V DC），线圈产生磁场，吸引衔铁闭合触点，从而接通输出回路。当控制信号断开，衔铁复位，输出回路断开。
三、电路板继电器的分类
根据控制方式、电流容量及应用环境的不同，PCB继电器可分为多种类型：
| 分类方式 | 典型类型 | 特点说明 |
|---|---|---|
| 按结构 | 电磁继电器 | 最常见，使用广泛，性价比高 |
| 固态继电器 | 无机械结构，寿命更长、无噪音 | |
| 按输出端 | 单刀单掷（SPST） | 简单通断控制 |
| 单刀双掷（SPDT） | 可选择性切换输出回路 | |
| 按封装形式 | 插针式继电器 | 适合传统焊接安装 |
| SMD贴片继电器 | 适合全自动贴装工艺 | |
| 按负载类型 | 直流继电器 | 控制DC负载，常用于低压电路 |
| 交流继电器 | 控制AC负载，如灯具、马达 |
四、电路板继电器的主要应用领域
电路板继电器因其高性能、小体积、低成本的优势，广泛应用于以下行业：
- 家用电器控制
如空调、电热水器、微波炉、洗衣机等，实现电机、电加热控制。 - 智能照明系统
控制灯光通断、调光功能、远程照明场景管理。 - 工业自动化控制板
用于PLC、继电器板、I/O模块等信号控制与负载切换。 - 安防系统
实现警报器、门禁、红外传感器等电路隔离与触发控制。 - 车载电子设备
应用于电动窗控制、智能座椅、充电模块、汽车照明等子系统。 - 医疗与仪器仪表
控制各种信号触发、电源管理模块、开关信号选择等。
五、电路板继电器的选型要点
选购合适的PCB继电器，应考虑以下技术参数：
- 线圈电压（常见为5V、12V、24V）
- 触点负载容量（电压、电流及负载类型）
- 切换次数寿命（机械寿命与电气寿命）
- 绝缘电压与爬电距离（尤其在工业或高压场景中）
- 工作温度与环境适应性（是否满足湿度、高温、高频震动要求）
- 封装尺寸与安装方式（是否匹配现有电路板布局）
六、结语
电路板继电器作为现代控制电路中不可或缺的组件，在微型化、高性能与多功能控制方向上不断进化。它不仅满足各类消费电子与工业设备对高效控制的需求，还为电路系统的安全性与可靠性提供了强有力的保障。
对于工程师来说，选择合适的电路板继电器，不仅能提高整体控制系统的稳定性，更能优化电路板的空间利用率与维护成本。随着电子产品朝智能、紧凑、模块化方向发展，PCB继电器将在未来发挥更大的价值。
