产品简介

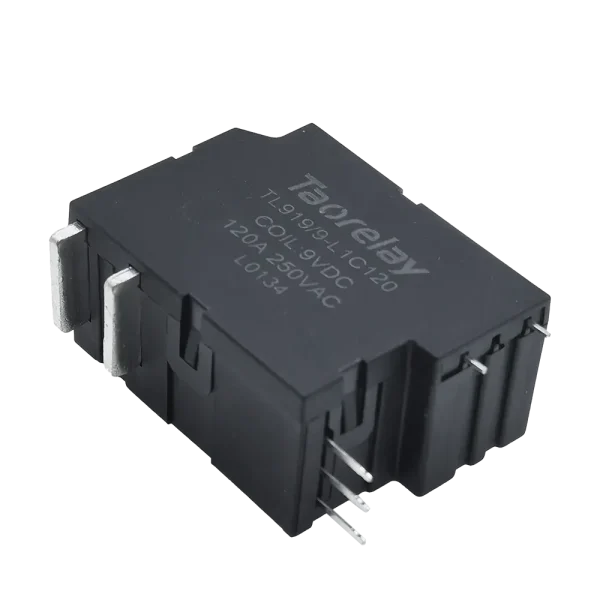

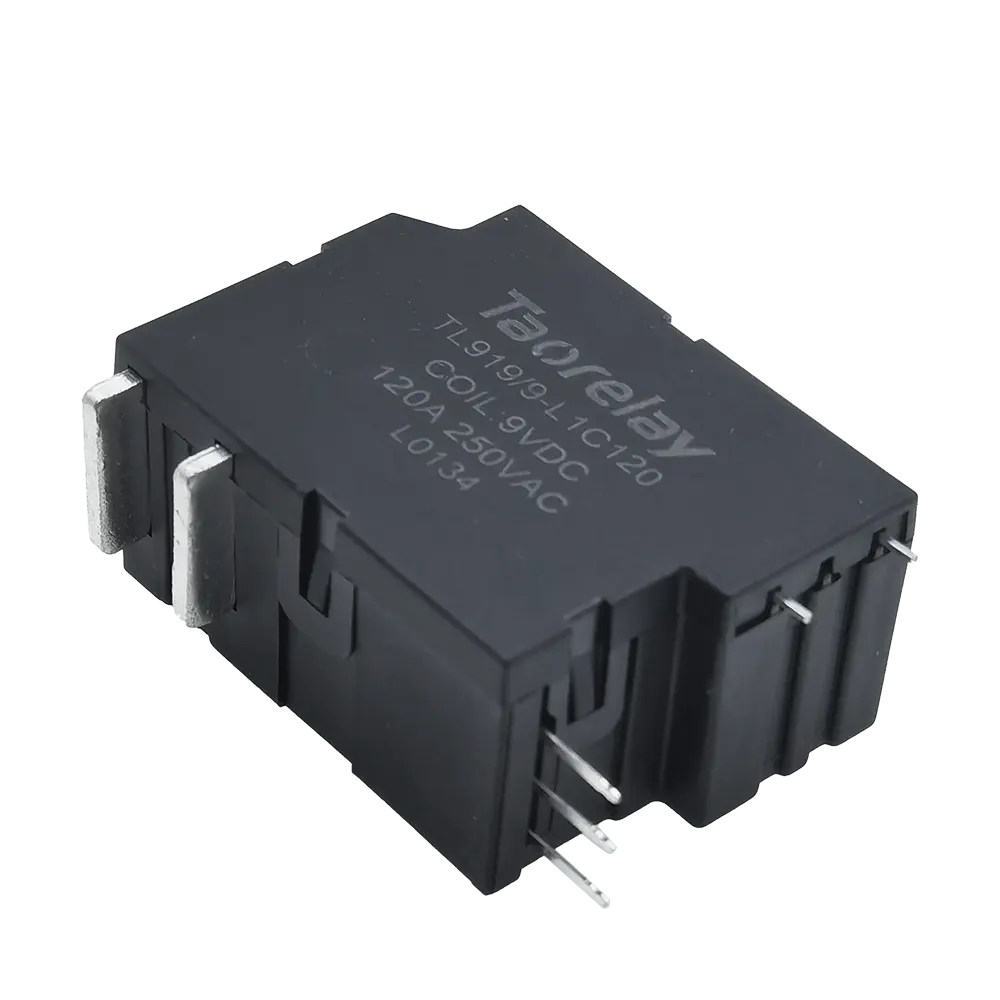

TL919-120A是一款由明你科技专为高电流应用设计的充电桩PDU继电器，采用先进的磁保持技术，额定电流高达120A，最大切换电压440VAC，额定负载120A/250VAC。这款大电流闭锁继电器以其卓越的性能和可靠性，成为电动汽车充电桩、电源分配单元(PDU)等大功率应用的理想选择。
作为一款磁保持继电器，TL919-120A具有低功耗特性，仅需脉冲驱动即可保持状态，显著降低了系统能耗。产品采用磁弧熄灭技术，具备强大的抗冲击能力和高可靠性，触点与线圈之间可承受4kV的耐压，确保在恶劣环境下稳定工作。其紧凑的尺寸(47.1mm×34.5mm×22.45mm)使其易于集成到各种设备中。
TL919-120A充电桩继电器符合IEC62055-31 UC3标准，提供单线圈和双线圈两种配置选择，满足不同应用需求。产品采用环保材料制造，符合RoHS指令，并通过ISO9001、ISO/TS16949等多项国际认证，品质有保障。无论是商业充电站、工业PDU系统，还是其他需要大电流切换的场合，这款闭锁继电器都能提供安全可靠的解决方案。
产品特点
- 大电流能力 – 120A接触分段能力，满足高负载需求
- 磁保持技术 – 低功耗设计，仅需脉冲驱动即可保持状态
- 高可靠性 – 强抗冲击能力，采用磁弧熄灭技术
- 灵活配置 – 可选单线圈或双线圈版本
- 优异绝缘 – 触点与线圈间耐压4kV，绝缘电阻≥1000MΩ
- 环保设计 – 符合RoHS标准，绿色环保产品
- 长寿命 – 在120A/250VAC条件下可达300,000次机械寿命
- 宽温工作 – 工作温度范围-40℃至+70℃
- 国际认证 – 通过ISO9001、ISO/TS16949等多项认证
120A 充电桩PDU继电器的产品规格参数
| 类别 | 参数 | 值 |
|---|---|---|
| 电气参数 | 额定负载 | 120A 250VAC |
| 最大切换电流 | 120A | |
| 最大切换电压 | 440VAC | |
| 最大切换功率 | 37,500VA | |
| 性能参数 | 接触电阻 | ≤1mΩ |
| 吸合时间 | ≤20ms | |
| 释放时间 | ≤20ms | |
| 绝缘电阻 | ≥1000MΩ (DC500V) | |
| 耐电压 | AC2,000V 50/60Hz 1min (触点间) AC4,000V 50/60Hz 1min (触点与线圈间) |
|
| 机械参数 | 爬电距离 | 8mm |
| 抗振动 | 10~55Hz, 1.5mm | |
| 抗冲击 | 100G min | |
| 机械寿命 | 1,800,000次 | |
| 寿命参数 | 电气寿命(120A 250VAC) | 3,000次 |
| 电气寿命(120A 60VDC) | 1,000次 | |
| 电气寿命(100A 250VAC) | 10,000次 | |
| 环境参数 | 工作温度 | -40℃ ~ +70℃ |
| 湿度 | 5%~85%RH | |
| 物理参数 | 外形尺寸 | 47.1mm×34.5mm×22.45mm |
应用领域
TL919-120A大电流磁保持继电器广泛应用于以下领域：
- 电动汽车充电桩 – 作为充电桩PDU继电器，控制大电流通断
- 电源分配单元(PDU) – 用于数据中心、工业设备的电源分配系统
- 新能源系统 – 太阳能逆变器、风力发电系统等
- 工业控制 – 大型机械设备、自动化生产线
- 电力系统 – 配电系统、电力电子设备
- 交通运输 – 轨道交通、船舶电气系统
凭借其120A大电流能力和高可靠性，TL919-120A特别适合需要频繁切换高负载的应用场景，是充电桩PDU继电器领域的优质选择。
