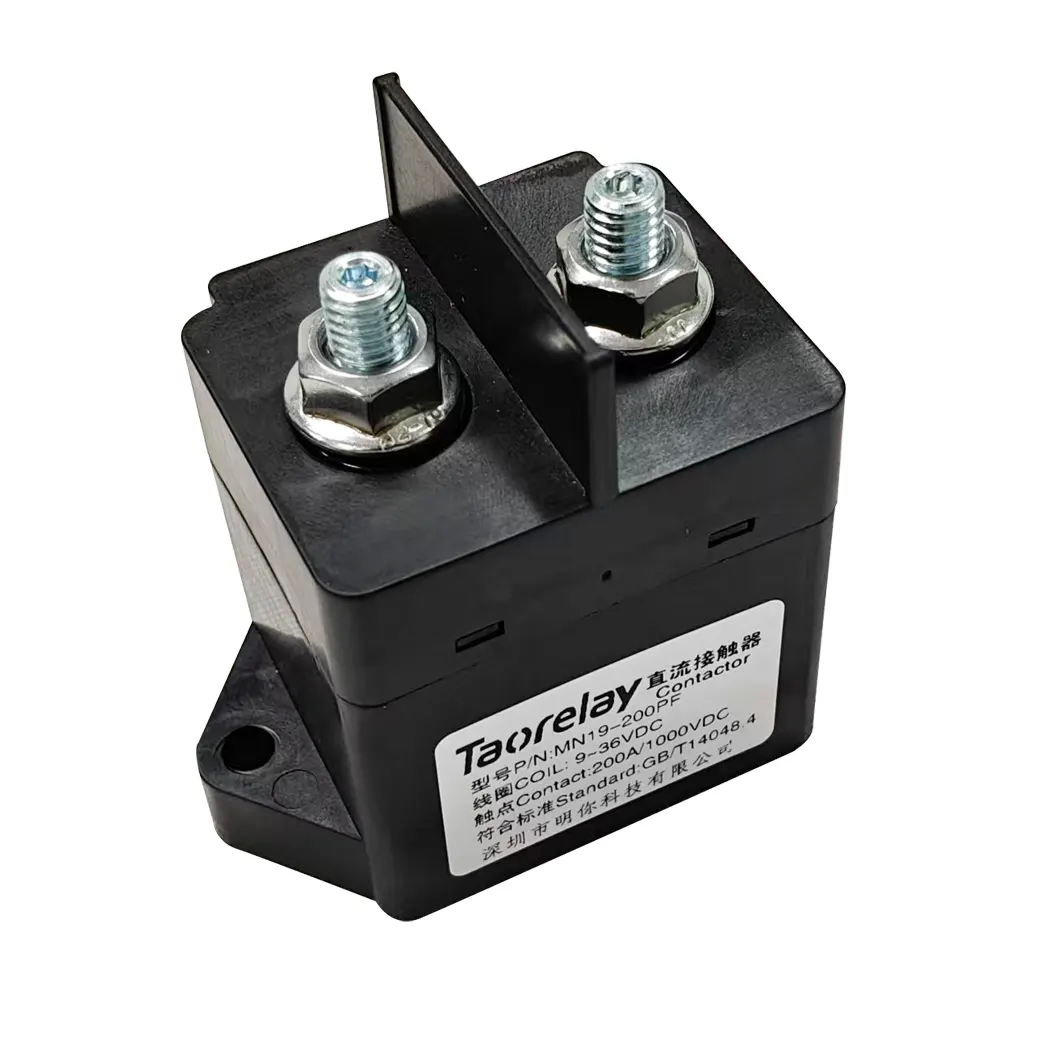

陶瓷高压继电器 MN19-200，200A大电流充电桩专用继电器 | 新能源汽车与储能系统核心组件
核心优势
- 陶瓷钎焊密封技术 – 无电弧泄露风险，确保不起火、不爆裂
- 惰性气体灌封 – 有效防止触点氧化烧损，接触电阻低且稳定
- 200A 85°C长时间载流能力 – 满足高强度工作需求
- IP67防护等级 – 适应严苛工业环境
- 高绝缘电阻 – 1000MΩ（1000VDC）符合IEC60664-1要求
- 强大的异常工况应对能力 – 可分析10倍过电流
陶瓷高压继电器关键参数
额定电流：200A
负载电压：1000VDC/1500VDC
接触电阻：≤0.3mΩ（DC 150A）
最大分断电流：1000A（1500VDC）
动作时间：≤50ms
释放时间：≤30ms
机械寿命：200,000次
工作温度：-40℃ ~ +85℃
操作线圈参数
| 额定电压(V) | 线圈电流(A) | 线圈电阻(Ω) | 动作电压(V) | 释放电压(V) | 最大允许电压(V) | 线圈功率(W) |
|---|---|---|---|---|---|---|
| 12VDC | 0.5 | 24 | ≤9VDC | 1.2~5 | 额定电压130% (85℃, 1h内) | 6 |
| 24VDC | 0.25 | 96 | ≤18VDC | 2.4~7.2 | 额定电压130% (85℃, 1h内) | 6 |
| 9~36VDC | 启动≤3.8A 保持≤0.25A |
3.1 | ≤9VDC (启动≤150ms) |
≥5VDC | – | 启动:46 保持:3 |
触点参数
| 参数 | 数值 |
|---|---|
| 主触点类型 | 1A（SPST-NO） |
| 触点材料 | Cu |
| 额定负载电压 | 1000VDC/1500VDC |
| 接触电阻 | ≤0.3mΩ（DC 150A） |
| 最大分断电流 | 1000A（1500VDC，1次以上） |
| 最大切换功率 | 143kW |
| 短时通电电流 | 300A 60s，600A 1s（短路电流：3000A 5ms） |
| 机械寿命 | 200,000次 |
| 电气寿命（阻性负载） | 200A @ 37.5V, 15000次 200A/1500VDC, 100次 200A/1000VDC, 200次 200A/750VDC, 500次 |
典型应用领域
- 新能源汽车：高压电池管理系统、电机控制器等核心部件
- 储能系统：电池储能装置、光伏储能系统的电源管理
- 充电桩设备：直流快充桩、大功率充电设备电源控制
认证与标准
ISO9001
ISO/TS16949
ISO14001
OHSAS18001
IECQ QC 080000
