产品简介

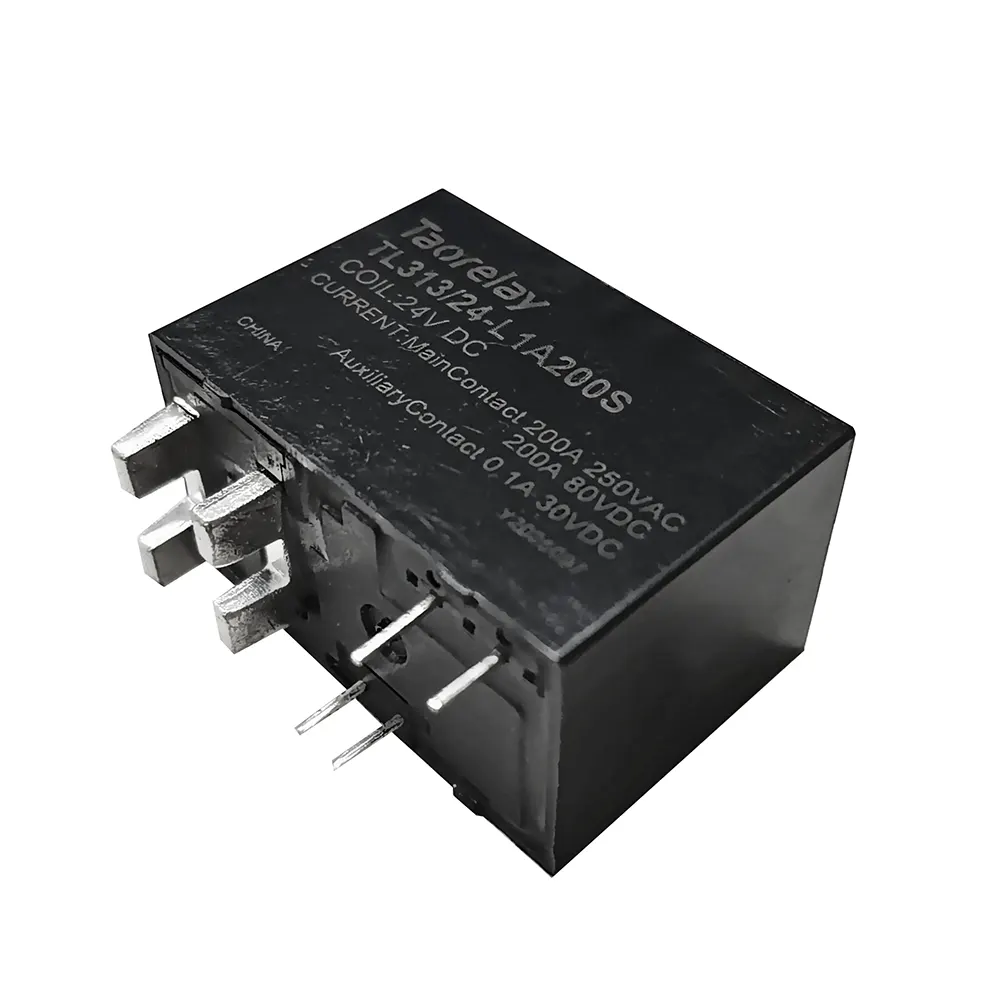

TL313-200A是一款由明你科技研发的高性能24伏直流闭锁继电器，专为大电流应用设计。该继电器采用优质陶瓷材料制造，具有200A的额定电流容量，支持高达380VAC的最大切换电压，是工业控制和电力系统中的理想选择。24伏直流驱动电压使其在各种自动化设备中表现出色，同时满足严苛环境下的稳定工作要求。
这款24V直流闭锁继电器采用先进的磁弧灭弧技术，具有极低的功耗和出色的抗冲击性能，特别适用于需要频繁开关或长时间运行的场合。其4kV的触点与线圈间耐压能力确保了设备在高压环境中的安全运行，同时符合IEC62055-31 UC3标准和RoHS环保要求。

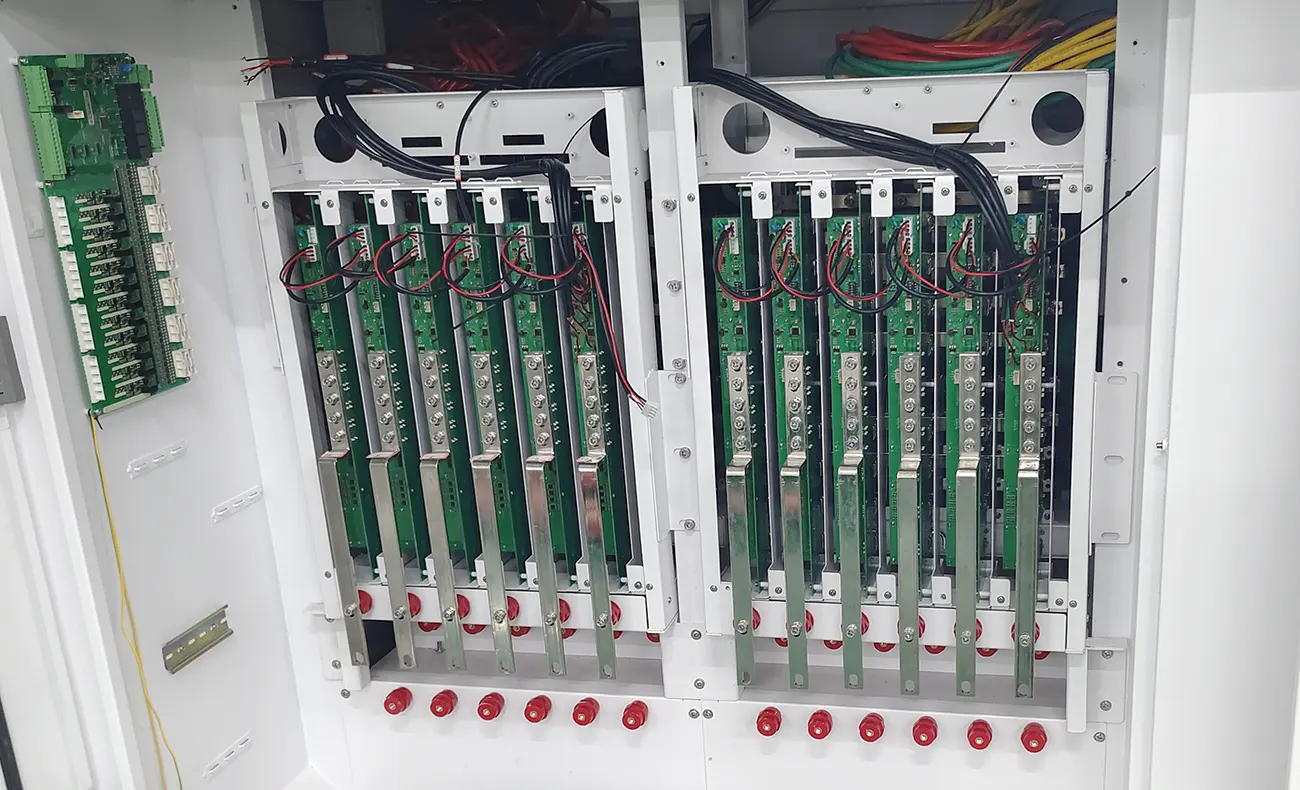

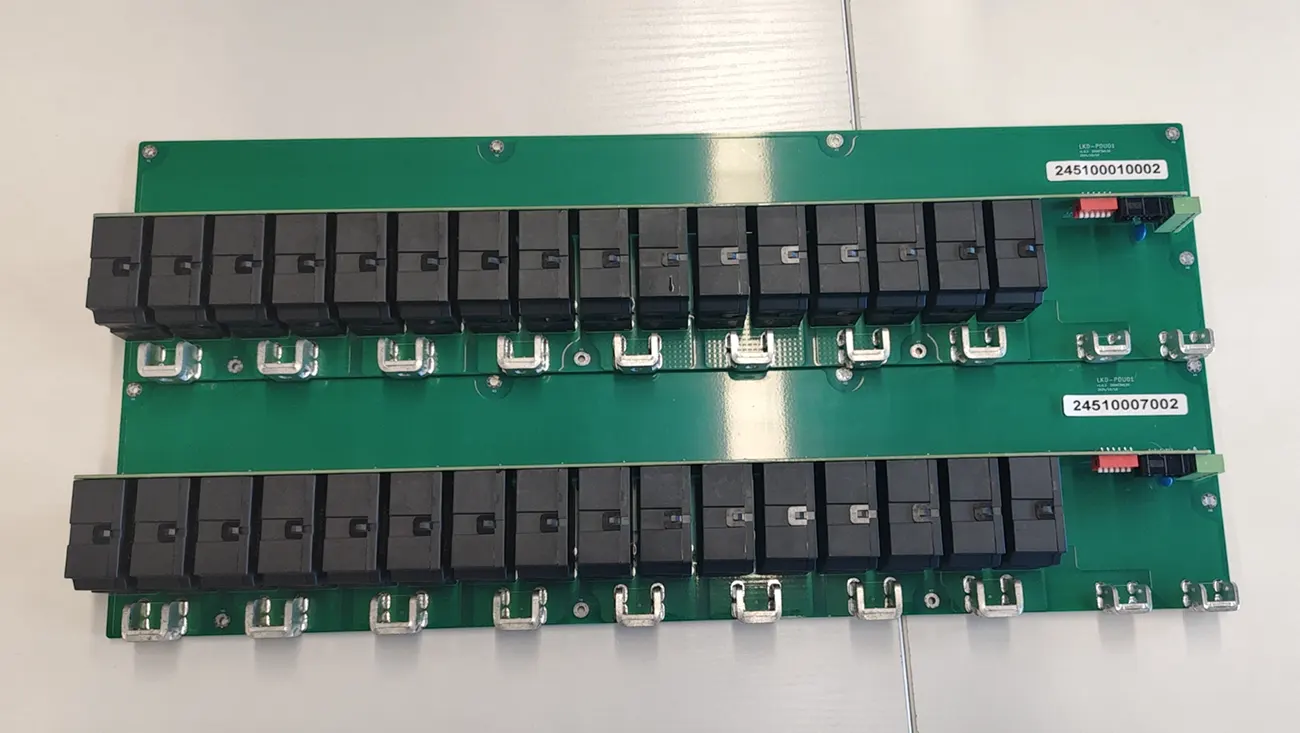

TL313-200A 24伏闭锁继电器广泛应用于新能源发电系统（如太阳能和风能逆变器）、电动汽车充电桩、工业自动化控制系统、电力配电设备等领域。其紧凑的尺寸（39.4mm×22mm×27.5mm）和灵活的安装方式使其成为空间受限应用的完美解决方案。无论是单线圈还是双线圈配置，这款24VDC闭锁继电器都能提供可靠的性能和高度的系统集成灵活性。
24伏直流闭锁继电器产品特点
- 大电流容量 – 200A接触分段能力，满足高功率应用需求
- 低功耗设计 – 脉冲驱动技术显著降低能耗
- 高可靠性 – 强抗冲击性和磁弧灭弧技术确保稳定运行
- 灵活配置 – 支持单线圈和双线圈两种工作模式
- 优异绝缘性能 – 触点与线圈间耐压高达4kV
- 环保合规 – 符合RoHS标准，绿色环保产品
- 国际认证 – 通过IEC62055-31 UC3认证和CE认证
- 长寿命设计 – 机械寿命高达300,000次
- 宽温工作 – -40°C至+85°C的工作温度范围
产品规格参数
| 参数类别 | 规格参数 |
|---|---|
| 型号 | TL313-200A |
| 额定电流 | 200A |
| 最大切换电流 | 250A |
| 额定电压 | 200VAC/60VDC |
| 最大切换电压 | 380VAC |
| 最大切换功率 | 40,000VA |
| 接触电阻 | ≤5mΩ |
| 动作时间 | ≤20ms |
| 释放时间 | ≤20ms |
| 绝缘电阻 | ≥1,000MΩ (DC500V) |
| 耐电压 | AC1,800V 50/60Hz 1min AC4,000V 50/60Hz 1min(触点与线圈间) |
| 爬电距离 | 10mm |
| 抗振动 | 10~55Hz, 1.5mm |
| 抗冲击 | 100G min |
| 机械寿命 | 300,000次 |
| 电气寿命 | 150A 250VAC/3,000次 150A 60VDC/1,000次 120A 250VAC/10,000次 |
| 工作温度 | -40°C ~ +85°C |
| 工作湿度 | 5%~85%RH |
| 外形尺寸 | 39.4mm×22mm×27.5mm |
| 重量 | 约120g |
