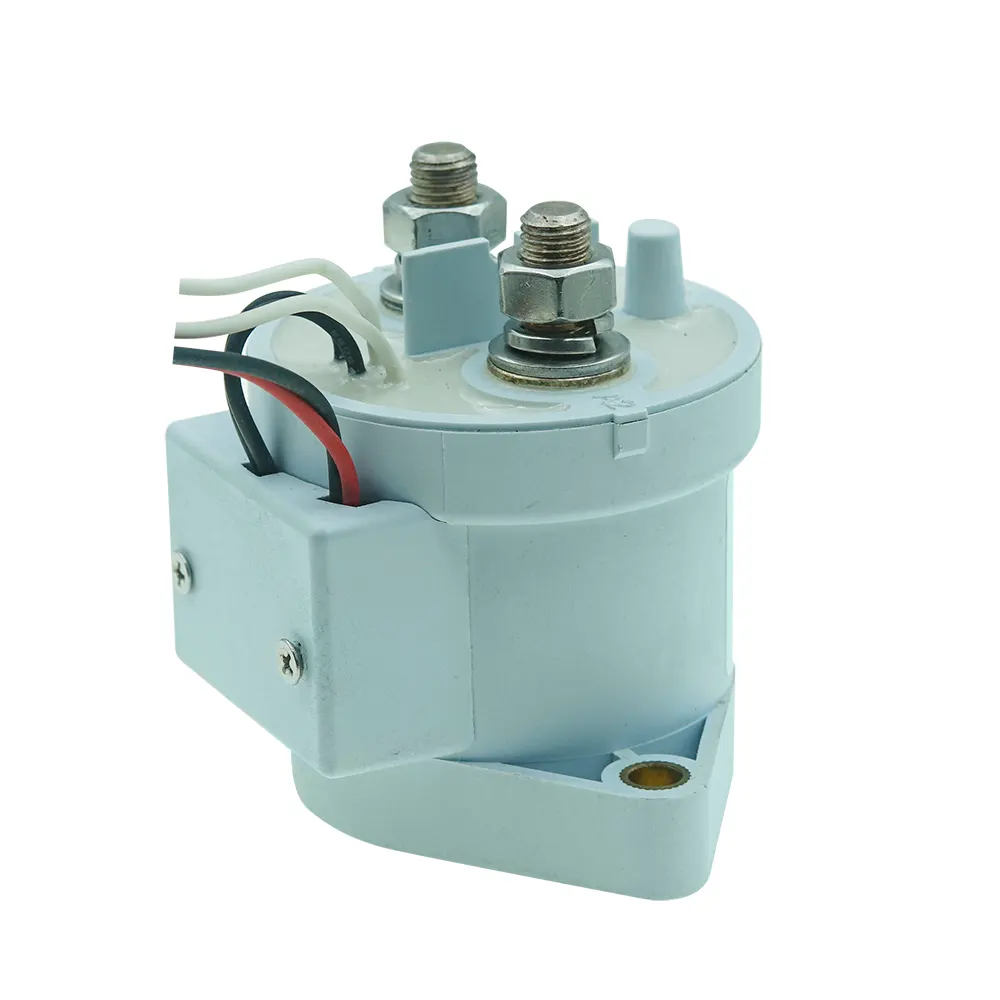

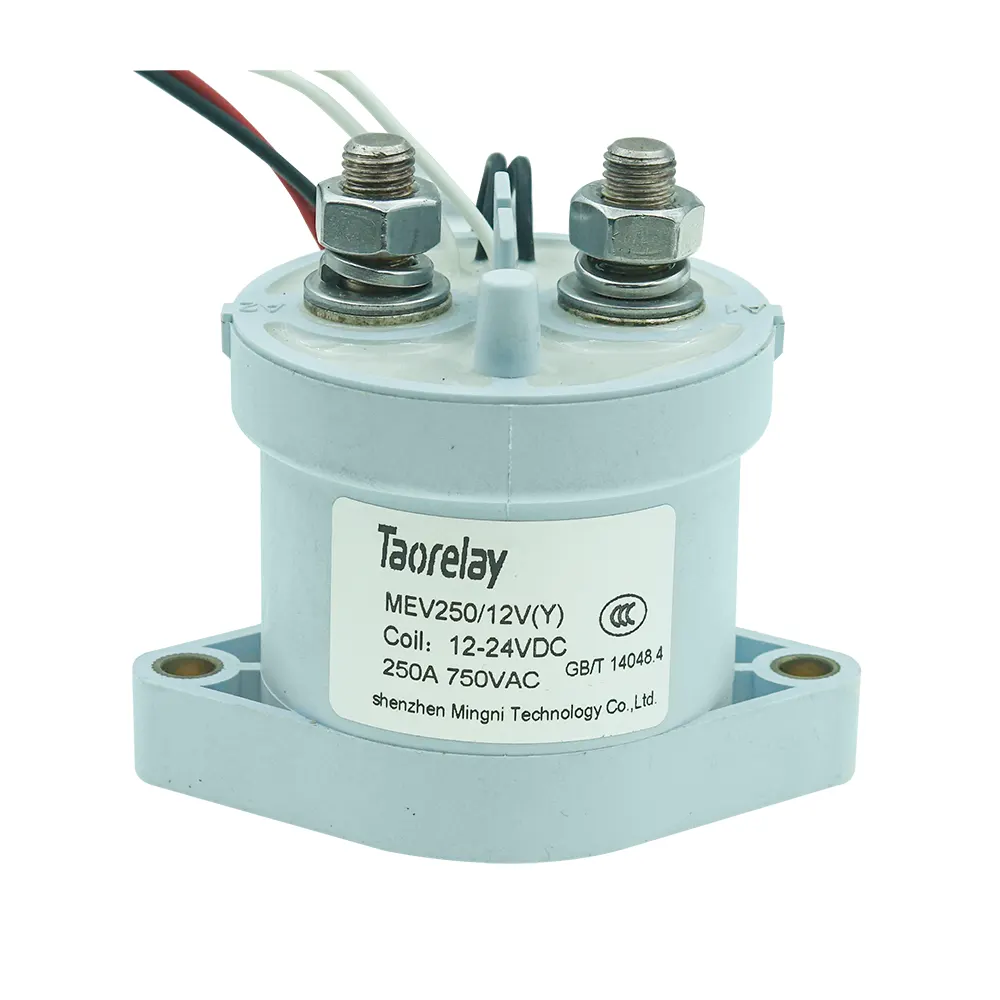

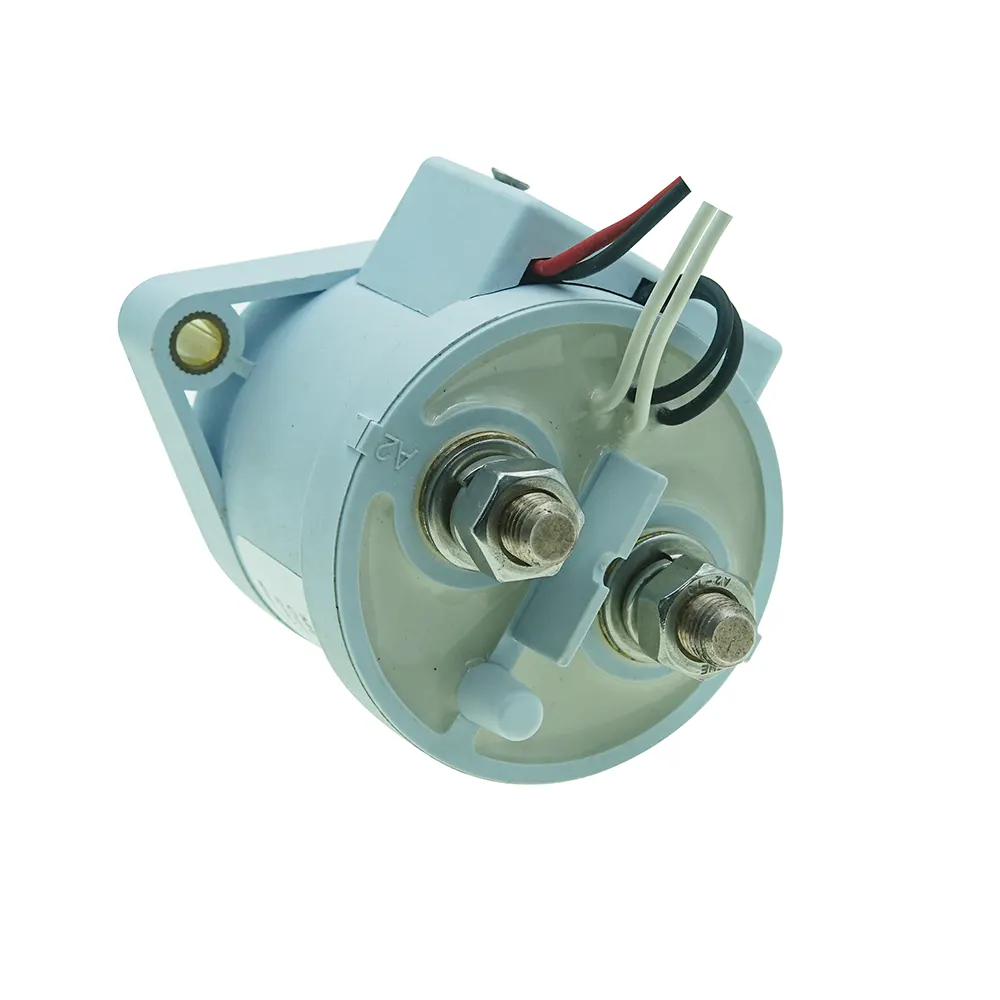

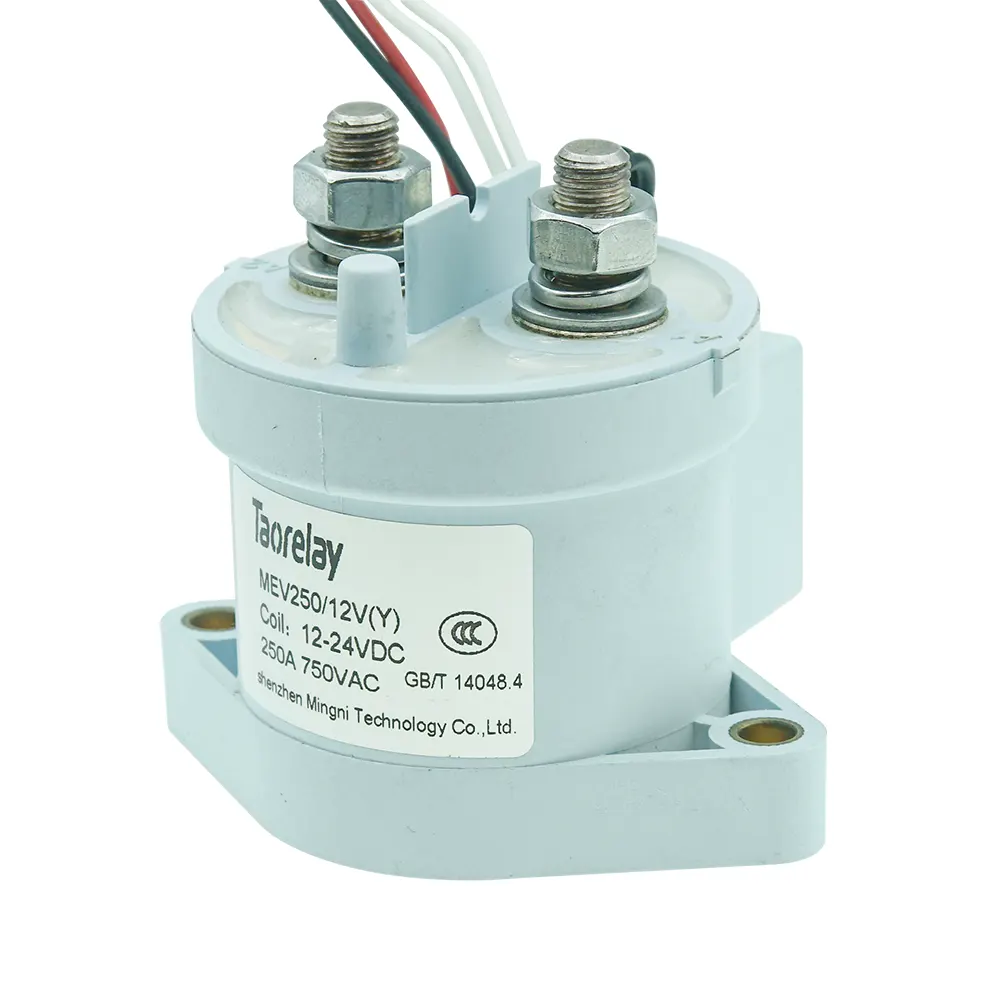

MEV250-P-D 250A高压接触器产品简介
产品特点
- 高电流承载能力：额定电流250A，短时耐受电流可达1500A（0.6s）。
- 宽电压范围：额定电压12-1000Vdc，适用于多种高压直流场景。
- 低接触电阻：主触点电阻≤0.5mΩ，减少能量损耗。
- 长寿命设计：电气耐久性1×10^4次（250A 450Vdc），机械耐久性2×10^5次。
- 快速响应：动作时间≤30ms，释放时间≤10ms，回跳时间≤5ms。
- 强环境适应性：工作温度-40℃~85℃，湿度5%~95%，任意方向安装。
- 高绝缘性能：绝缘电阻≥1000MΩ（1000Vdc），介质耐压≥2500Vac。
- 安全可靠：内置一组常闭型辅助触点，支持状态监控。
- 环保合规：符合RoHS要求，无有害物质。
产品规格表
| 线圈参数 | |
|---|---|
| 额定电压 | 9~36Vdc |
| 吸合电压 | 8~9Vdc |
| 释放电压 | 6~7Vdc |
| 线圈电阻 | 3.0Ω±10% |
| 线圈功耗 | 吸合瞬间约40W（<100ms），稳态约2.0W |
| 触点参数 | |
| 主触点形式 | 1组常开（1SH） |
| 主触点材料 | 铜镀银 |
| 额定电流 | 250A |
| 额定电压 | 12-1000Vdc |
| 最大切换电压 | 1000Vdc |
| 辅助触点形式 | 1组常闭 |
| 寿命参数 | |
| 电气耐久性 | 250A 450Vdc：1×10^4次；250A 750Vdc：3×10^3次；150A 1000Vdc：1×10^3次 |
| 机械耐久性 | 无负载下2×10^5次 |
| 环境参数 | |
| 工作温度 | -40℃~85℃ |
| 湿度 | 5%~95% |
核心参数
- 额定电流：250A
- 额定电压：12-1000Vdc
- 最大切换电压：1000Vdc
- 线圈电压：9~36Vdc
- 接触电阻：≤0.5mΩ
- 电气寿命：1×10^4次（250A 450Vdc）
- 机械寿命：2×10^5次
- 动作时间：≤30ms
- 工作温度：-40℃~85℃
应用领域
MEV250-P-D 250A高压接触器广泛应用于以下领域：
- 新能源汽车：电动汽车电池管理系统、充电桩高压回路控制。
- 光伏发电：太阳能逆变器直流侧开关、汇流箱保护。
- 工业控制：大功率直流电机控制、电源切换系统。
- 储能系统：锂电池组充放电管理、储能变流器保护。
- 电力设备：直流配电柜、断路器辅助控制。
- 轨道交通：机车牵引系统、辅助电源切换。
