产品概述

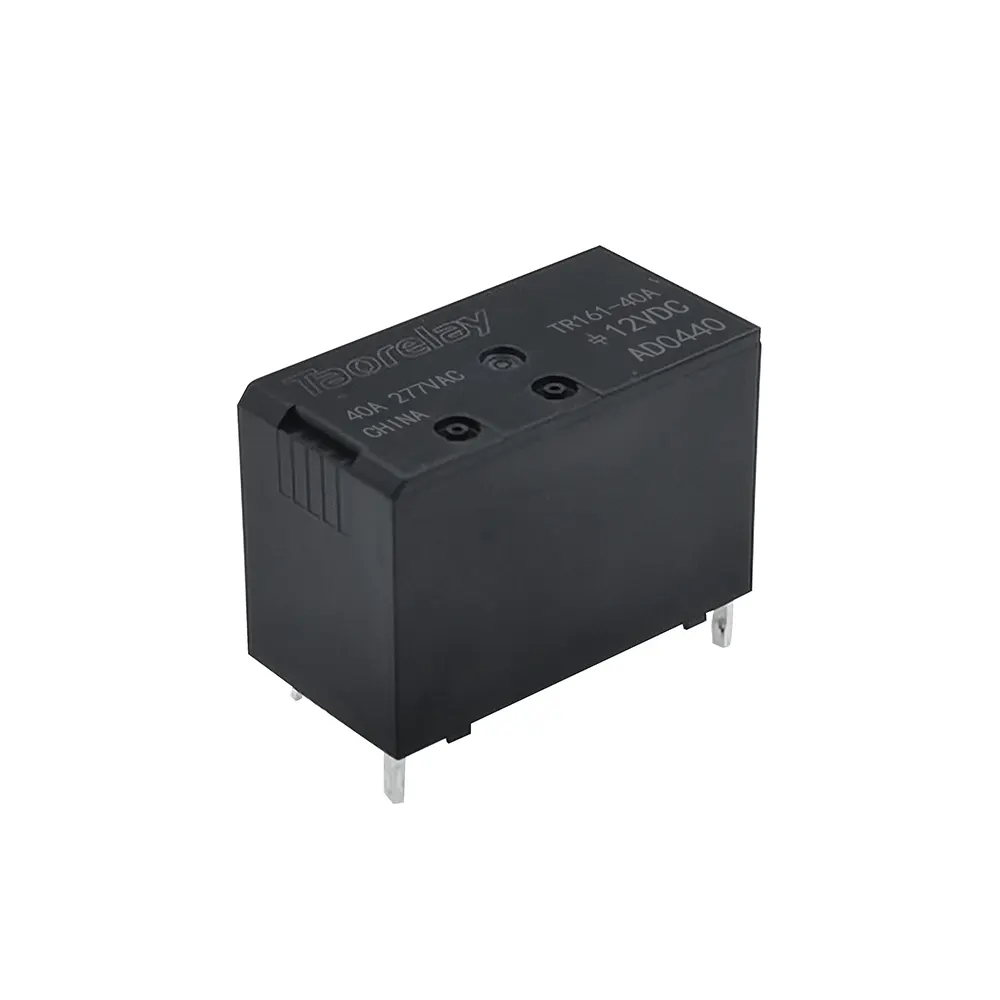

TR161-40A是一款高性能40安培4针继电器，由明你科技专为高电流负载切换设计，特别适合电机控制应用。该继电器具有40A的触点分段能力，采用优质AgSnO₂触点材料，确保在频繁开关情况下的长寿命和可靠性。
产品特点：
- 高电流承载: 额定负载40A/277VAC，最大切换电流40A，满足大功率设备控制需求。
- 紧凑设计：外形尺寸仅30×15.6×20.5mm，节省安装空间。
- 快速响应：吸合时间≤20ms，释放时间≤10ms，确保精确控制。
- 长寿命：在40A/250VAC条件下可达1800次操作寿命，30A/250VAC条件下可达10,000次。
40安培4针继电器技术规格
触点参数
| 项目 | 参数 |
|---|---|
| 额定负载 | 40A 277VAC |
| 最大切换电流 | 40A |
| 最大切换电压 | 277VAC |
| 最大切换功率 | 11,080VA |
| 接触电阻 | ≤1.5mΩ (12VDC 1A条件下) |
| 触点材料 | AgSnO₂ (可选AgNi) |
线圈参数(标准型0.9W)
| 额定电压(VDC) | 线圈电阻(Ω) | 最大吸合电压(VDC) | 最小释放电压(VDC) |
|---|---|---|---|
| 5 | 27.8×(1±10%) | ≤3.50 | ≥0.5 |
| 12 | 160×(1±10%) | ≤8.40 | ≥1.2 |
| 24 | 640×(1±10%) | ≤16.8 | ≥2.4 |
性能参数
| 项目 | 参数 |
|---|---|
| 绝缘电阻 | ≥1,000MΩ (DC500V条件下) |
| 耐电压 | 触点间: 1000VAC 1min 线圈与触点间: 4500VAC 1min |
| 爬电距离 | 10mm |
| 抗振动 | 10~55Hz, 1.5mm振幅 |
| 抗冲击 | 100G min |
| 环境温度 | -40℃ ~ +85℃ |
| 湿度范围 | 5%~85%RH |
| 绝缘等级 | F级 |
应用领域
这款40安培功率继电器广泛应用于需要高电流控制的场合：
- 工业电机控制
- 空调和制冷设备
- 电力控制系统
- 自动化设备
- 电动工具
- 电源切换系统
品质认证
ISO9001
ISO/TS16949
ISO14001
OHSAS18001
IECQ QC 080000
所有产品均经过严格测试，确保符合国际标准，提供可靠的性能和质量保证。
注意事项
- 线圈电流和线圈电阻为线圈温度在23℃下的值，并有±10%的公差。
- 动作电压和释放电压为线圈温度在23℃下的值。
- 最大允许电压为线圈允许施加的电压的最大值。
- 安装时请确保接线牢固，避免接触不良导致发热。
- 在高湿度或腐蚀性环境中使用时，建议选择塑料密封型(S)封装。
