产品概述
- 50A最大切换电流
- 277VAC最大切换电压
- 13,850VA最大切换功率
- 4KV触点与线圈间耐压
- F级绝缘等级
- 工业级抗振动和冲击性能
技术规格
| 项目 | 规格 |
|---|---|

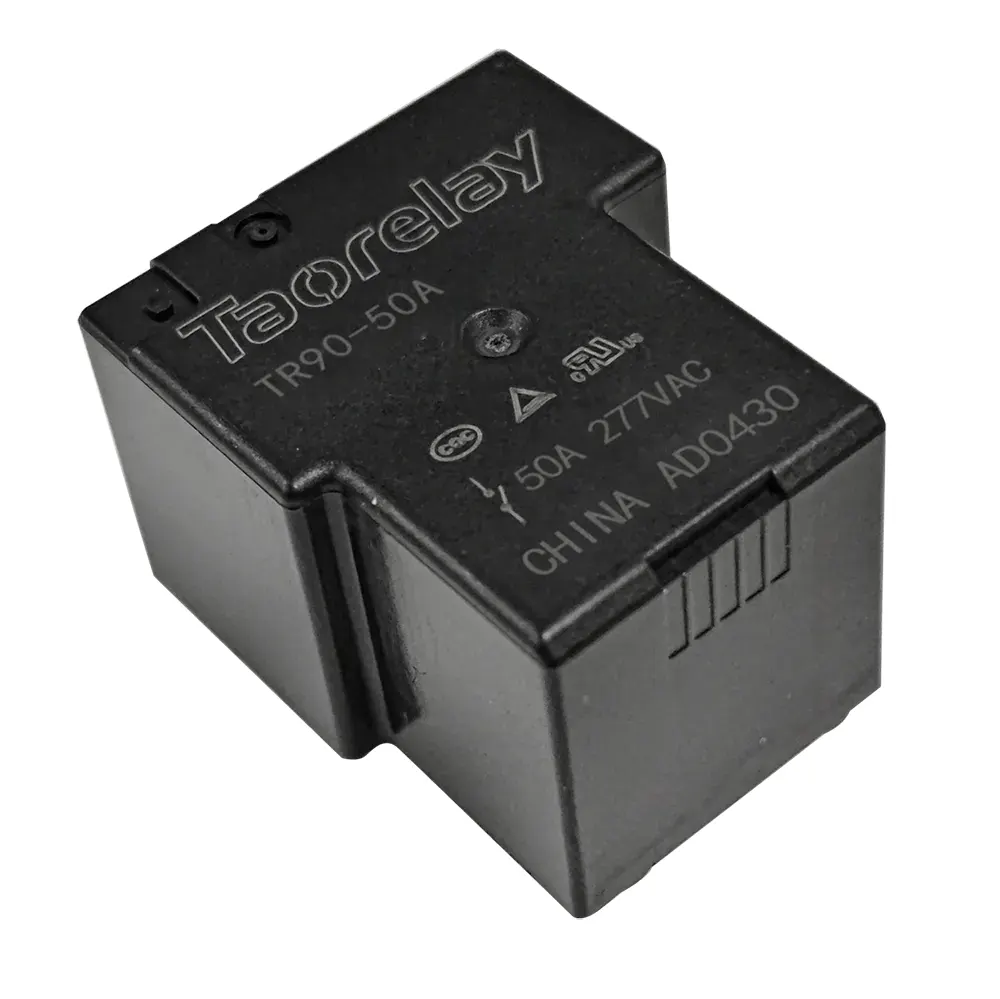

| 型号 | TR90-50 |
| 额定负载 | 50A 277VAC |
| 最大切换电流 | 50A |
| 最大切换电压 | 277VAC |
| 最大切换功率 | 13,850VA |
| 接触电阻 | ≤1.5mΩ (12VDC 1A) |
| 动作时间 | ≤15ms |
| 释放时间 | ≤10ms |
| 绝缘电阻 | ≥1,000MΩ (DC500V) |
| 耐电压 | 2500/3500VAC 1min |
| 爬电距离 | 10mm |
| 抗振动 | 10~55Hz, 1.5mm |
| 抗冲击 | 100G min |
| 机械寿命 | 1,000,000次 |
| 电气寿命 | 60A 250VAC/3,000次 60A 60VDC/1,000次 50A 250VAC/10,000次 |
| 工作温度 | -40℃ ~ +85℃ |
| 湿度范围 | 5%~85%RH |
线圈参数(标准型0.9W)
| 额定电压(VDC) | 线圈电阻(Ω) | 动作电压(VDC) | 释放电压(VDC) |
|---|---|---|---|
| 5 | 27.8×(1±10%) | ≤3.75 | ≥0.5 |
| 6 | 40×(1±10%) | ≤4.5 | ≥0.6 |
| 12 | 160×(1±10%) | ≤9 | ≥1.2 |
| 24 | 640×(1±10%) | ≤18 | ≥2.4 |
注：线圈电流和线圈电阻为线圈温度在23℃下的值，并有±10%的公差。
型号说明
示例：TR90 / 12 – 1H S L T F ( X X X )
- TR90产品系列：TR90Product Series
- 线圈电压：5：5VDC；6：6VDC；12：12VDC；24：24VDC
- 触点形式：1H：一组常开
- 封装形式：S：塑料密封型 None：防焊型
- 线圈功耗：L：灵敏型 None：标准型
- 触点材料：T：AgSnO2 无：AgNi
- 绝缘等级：F：F级 无：B级
- 特殊参数：XXX：客户特定要求 None：标准型
大功率继电器开关典型应用
TR90-50A大功率继电器开关广泛应用于：
- 工业控制系统
- 电力设备
- 大电流切换装置
- 自动化设备
- 高负载电气系统
- 需要可靠40安培功率继电器的应用场景
认证与标准
本产品符合以下国际标准：
- ISO9001
- ISO/TS16949
- ISO14001
- OHSAS18001
- IECO QC 080000
