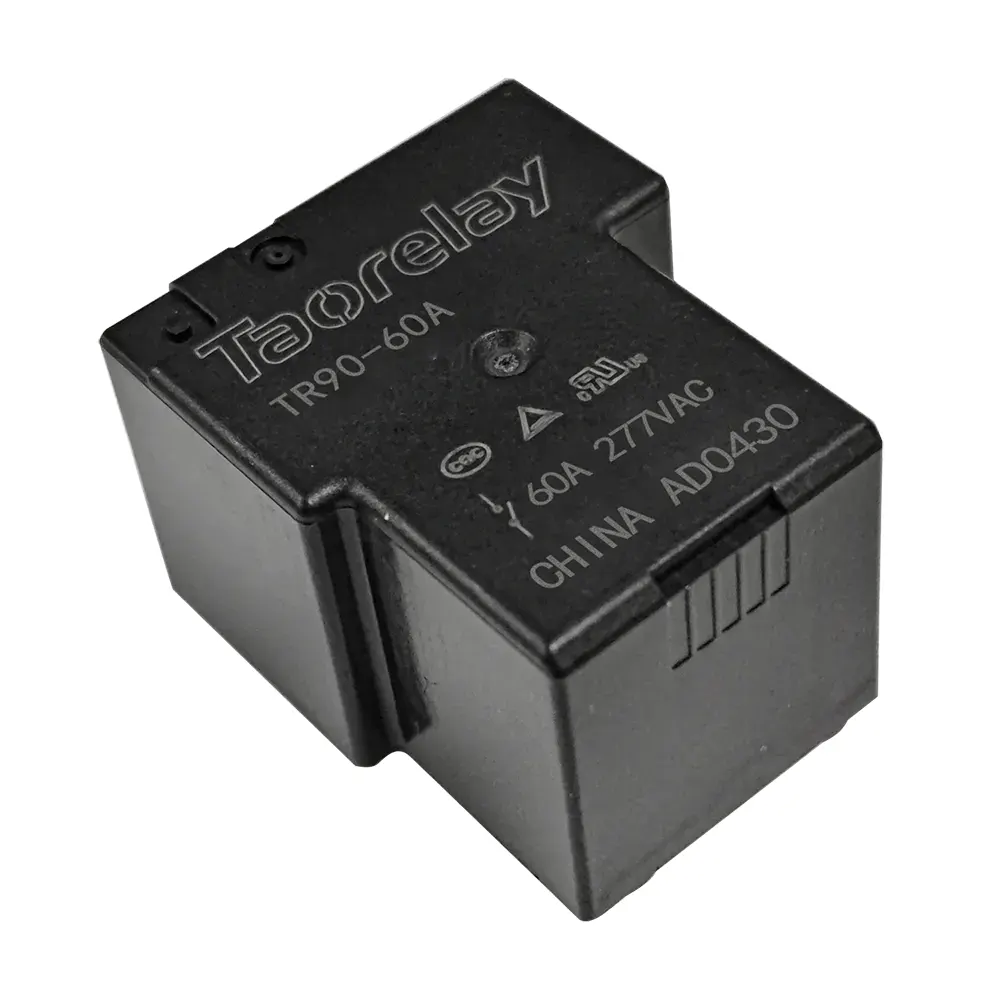

产品特性
- 大电流承载能力：额定负载60A 277VAC，最大切换功率16,620VA，满足大功率设备控制需求。
- 高绝缘性能：F级绝缘等级，触点与线圈间耐压4kV，确保设备安全可靠运行。
- 优质触点材料：采用AgSnO2(银氧化锡)触点材料，接触电阻低(最大1.5mΩ)，使用寿命长。
- 快速响应：吸合时间≤15ms，释放时间≤10ms，确保快速精准控制。
- 坚固耐用：抗振动性能10~55Hz/1.5mm，抗冲击100G，适应恶劣工业环境。
- 宽温工作：工作温度范围-40℃~+85℃，湿度5%~85%RH，适应各种气候条件。
功率继电器开关技术参数
线圈参数(标准型0.9W)
| 额定电压(VDC) | 线圈电阻(Ω) | 最大动作电压(VDC) | 最小释放电压(VDC) |
|---|---|---|---|
| 5 | 27.8×(1±10%) | ≤3.75 | ≥0.5 |
| 12 | 160×(1±10%) | ≤9 | ≥1.2 |
| 24 | 640×(1±10%) | ≤18 | ≥2.4 |
触点参数
| 项目 | 参数 |
|---|---|
| 额定负载 | 60A 277VAC |
| 最大切换电流 | 60A |
| 最大切换电压 | 277VAC |
| 最大切换功率 | 16,620VA |
| 接触电阻 | 1.5mΩ Max(12VDC 1A) |
| 绝缘电阻 | 1,000MΩ Min. (DC500V) |
| 耐电压 | 2500/3500VAC 1min |
| 爬电距离 | 10mm |
机械参数
| 项目 | 参数 |
|---|---|
| 吸合时间 | ≤15ms |
| 释放时间 | ≤10ms |
| 抗振动 | 10~55Hz, 1.5mm |
| 抗冲击 | 100G min |
| 电气寿命 | 60A 250VAC/3,000次；60A 60VDC/1,000次；50A 250VAC/10,000次 |
| 机械寿命 | 1,000,000次 |
物理特性
- 外形尺寸：32mm×27.05mm×19.63mm
- 重量：约XXg(待补充)
- 安装方式：PCB安装
- 接线方式：焊接端子
应用领域
- 工业自动化控制系统
- 电力配电设备
- 电机控制
- UPS不间断电源
- 新能源设备(光伏、风电等)
- 大功率照明控制
- 电动车辆充电系统
认证与标准
ISO9001、ISO/TS16949、ISO14001、OHSAS18001、IECO QC 080000认证企业
注意事项
- 线圈电流和线圈电阻为线圈温度在23℃下的值，并有±10%的公差
- 动作电压和释放电压为线圈温度在23℃下的值
- 最大允许电压为线圈允许施加的电压的最大值
- 安装时请确保爬电距离≥10mm
- 大电流应用时建议增加散热措施
