产品概述

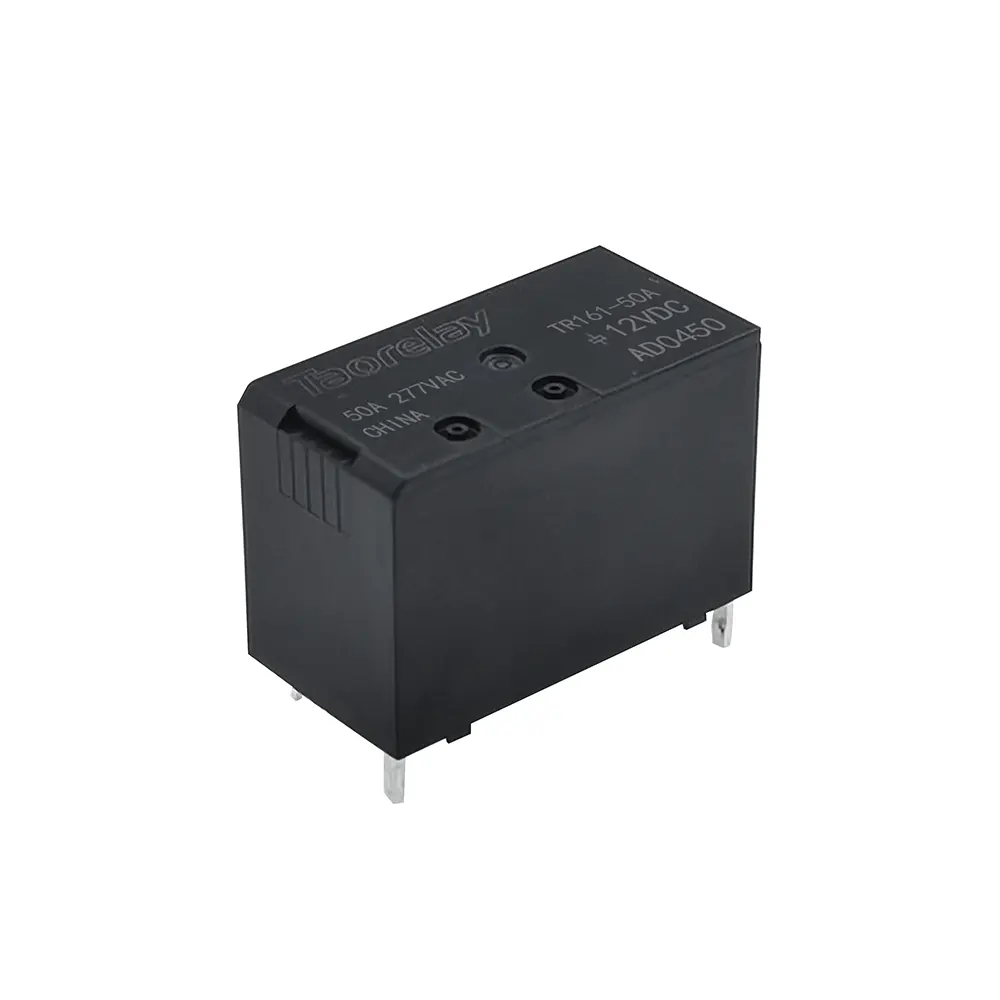

TR161-50A是一款高性能汽车充电桩继电器，专为汽车充电桩和大电流应用设计。该继电器采用优质AgSnO₂触点材料，具有50A的大电流切换能力和高达13,850VA的切换功率，能够满足电动汽车充电设备的高功率需求。产品符合多项国际认证标准，确保在各种严苛环境下都能提供稳定可靠的性能。
产品亮点： TR161-50A专为汽车充电桩设计的高性能功率继电器，具有50A大电流切换能力，F级绝缘等级，抗振动冲击性能优异，是电动汽车充电设备和高功率电机控制应用的理想选择。
产品特性
- 大电流能力： 50A接触分段能力，最大切换电流50A，最大切换电压277VAC
- 高绝缘等级： F级绝缘水平，确保高电压应用安全
- 优质触点材料： 采用AgSnO₂触点材料，接触电阻低至1.5mΩ最大(12VDC 1A)
- 快速响应： 吸合时间≤20ms，释放时间≤10ms
- 高可靠性： 40A 250VAC条件下寿命可达1,000,000次
- 宽温工作： 工作环境温度范围-40℃ ~ +85℃
- 抗振动冲击： 抗振动10~55Hz, 1.5mm；抗冲击100G min
- 多种线圈电压可选： 5VDC、12VDC、24VDC
- 紧凑尺寸： 30mm×15.6mm×20.5mm，节省安装空间
明你汽车充电桩继电器技术规格
| 参数类别 | 规格参数 |
|---|---|
| 型号 | TR161-50 |
| 额定负载 | 50A 277VAC |
| 最大切换电流 | 50A |
| 最大切换电压 | 277VAC |
| 最大切换功率 | 13,850VA |
| 接触电阻 | 1.5mΩ Max(12VDC 1A) |
| 吸合时间 | ≤20ms |
| 释放时间 | ≤10ms |
| 绝缘电阻 | ≥1,000MΩ (DC500V) |
| 耐电压 | 1000VAC 1min / 4500VAC 1min |
| 爬电距离 | 10mm |
| 抗振动 | 10~55Hz, 1.5mm |
| 抗冲击 | 100G min |
| 寿命 | 40A 250VAC: 1,000,000次 40A 60VDC: 3,000次 30A 250VAC: 10,000次 |
| 工作温度 | -40℃ ~ +85℃ |
| 湿度范围 | 5%~85%RH |
| 外形尺寸 | 30mm×15.6mm×20.5mm |
线圈参数
| 额定电压 (VDC) | 线圈电阻 (Ω) | 最大动作电压 (VDC) | 最小释放电压 (VDC) |
|---|---|---|---|
| 5 | 27.8×(1±10%) | ≤3.50 | ≥0.5 |
| 12 | 160×(1±10%) | ≤8.40 | ≥1.2 |
| 24 | 640×(1±10%) | ≤16.8 | ≥2.4 |
应用领域
- 电动汽车充电桩
- 大功率电机控制
- 工业自动化设备
- 电力控制系统
- 新能源设备
- 高功率开关设备
质量认证
ISO9001
ISO/TS16949
ISO14001
OHSAS18001
IECQ QC 080000
ISO/TS16949
ISO14001
OHSAS18001
IECQ QC 080000
注意事项：
- 线圈电流和线圈电阻为线圈温度在23℃下的值，并有±10%的公差
- 动作电压和释放电压为线圈温度在23℃下的值
- 最大允许电压为线圈允许施加的电压的最大值
