产品概述

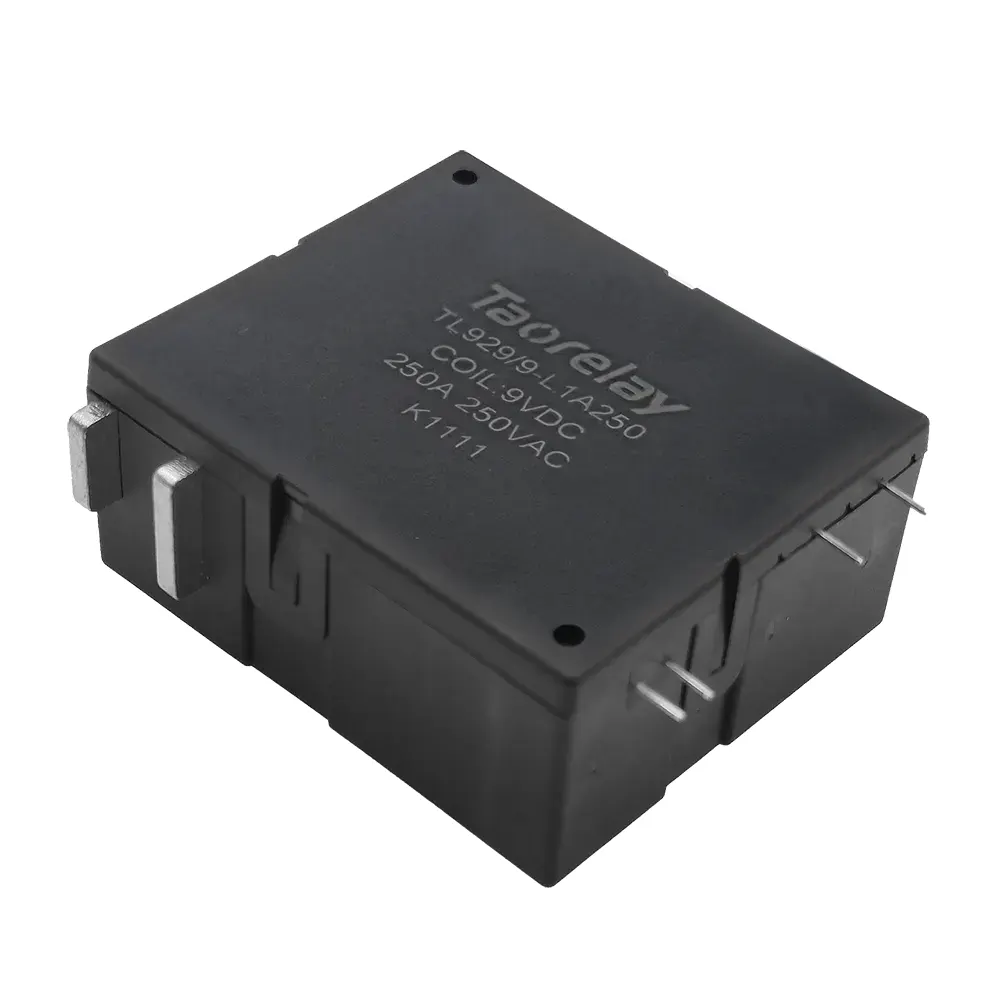

TL929-250A是一款由明你科技自主研发的专为充电桩PDU(电源分配单元)设计的大功率磁保持充电桩PDU继电器，具有250A的大电流承载能力，采用先进的磁保持技术和脉冲驱动方式，实现了低功耗运行。产品符合IEC62055-31 UC3标准并通过CE认证，是充电桩电源分配系统的理想选择。
产品特点：
- 250A大电流容量 · 24V磁保持技术 · 充电桩专用继电器解决方案
- 大电流承载: 250A接触分段能力，满足充电桩大电流需求
- 节能设计: 磁保持技术，脉冲驱动，低功耗运行
- 高可靠性：强抗冲击性，高可靠性，磁吹灭弧技术
- 多种配置：可选单线圈和双线圈配置，灵活适应不同应用
充电桩PDU继电器技术参数
线圈参数(标准型)
| 额定电压(VDC) | 线圈电阻(±10%) | 动作/复位电压(最大VDC) | 脉冲宽度(ms) | 额定功率(W) |
|---|---|---|---|---|
| 6 | 单线圈:15Ω 双线圈:2×7.5Ω |
70% | 50ms | 单线圈:2.4W 双线圈:4.8W |
| 9 | 单线圈:34Ω 双线圈:2×17Ω |
– | ||
| 12 | 单线圈:60Ω 双线圈:2×30Ω |
– | ||
| 24 | 单线圈:240Ω 双线圈:2×120Ω |
– |
触点负载
| 型号 | 额定负载 | 最大开关电流 | 最大开关电压 | 最大开关功率 |
|---|---|---|---|---|
| TL929-250 | 250A 250VAC | 250A | 440VAC | 50,000VA |
性能参数
| 参数 | 值 |
|---|---|
| 接触电阻 | ≤1mΩ |
| 吸合时间 | ≤20ms |
| 释放时间 | ≤20ms |
| 绝缘电阻 | ≥1,000MΩ (DC500V) |
| 耐压强度 | 触点与线圈间:AC4,000V 50/60Hz 1min 其他:AC2,000V 50/60Hz 1min |
| 爬电距离 | 8mm |
| 抗振动 | 10~55Hz, 1.5mm |
| 抗冲击 | 100G min |
| 机械寿命 | 300,000次 |
| 电气寿命 | 250A 250VAC/3,000次 250A 60VDC/1,000次 220A 250VAC/10,000次 |
| 工作温度 | -40℃ ~ +70℃ |
| 湿度 | 5%~85%RH |
产品特点
- 250A大电流容量：专为充电桩PDU设计，满足大电流需求
- 磁保持技术：脉冲驱动，低功耗运行，节能高效
- 高可靠性：强抗冲击性，磁吹灭弧技术，确保长期稳定运行
- 多种配置：可选单线圈(L1)和双线圈(L2)配置，适应不同应用场景
- 高绝缘性能：触点与线圈间耐压4KV，确保安全隔离
- 环保合规：符合RoHS指令，环保产品
- 国际认证：符合IEC62055-31 UC3条款并通过CE认证
- 紧凑设计：外形尺寸62mm×52mm×27mm，节省安装空间
充电桩PDU继电器应用领域
- 电动汽车充电桩PDU(电源分配单元)
- 充电桩电源管理系统
- 大电流电源切换系统
- 需要高可靠性磁保持继电器的工业设备
认证与标准
- RoHS环保认证
- IEC62055-31 UC3标准
- CE认证
- ISO9001、ISO/TS16949、ISO14001、OHSAS18001、IECQ QC 080000认证企业
注意事项
- 线圈电流和线圈电阻为线圈温度在23℃下的值，并有±10%的公差
- 动作电压和释放电压为线圈温度在23℃下的值
- 最大允许电压为线圈允许施加的电压的最大值
