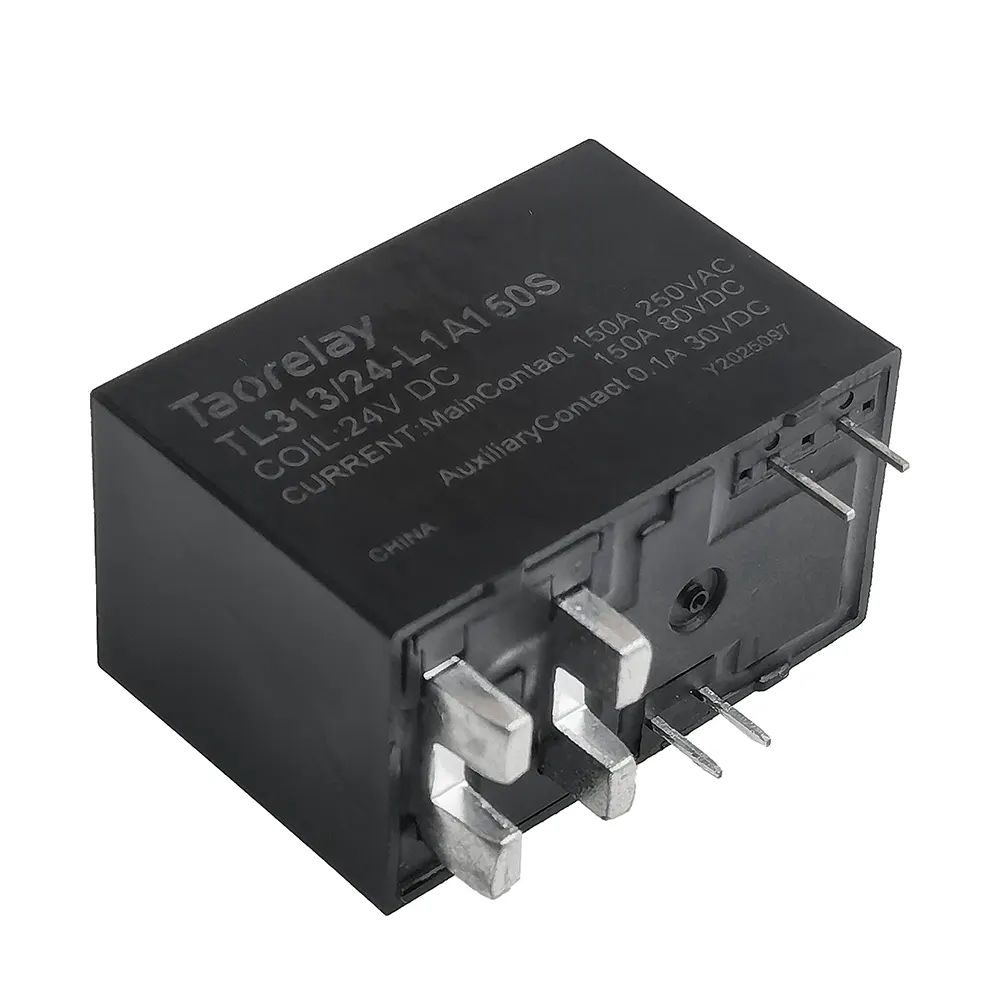

TL313-150A 电磁继电器150A是一款高性能磁保持继电器。该产品具备 150A 大电流切换能力，支持单线圈与双线圈控制，采用磁灭弧技术，在电表、电源控制系统等应用中表现优异。
产品特点
- 150A 切换能力，低功耗脉冲驱动
- 磁灭弧设计，抗冲击能力强，可靠性高
- 支持单线圈/双线圈，脉冲驱动式磁保持
- 触点与线圈之间耐压高达 4KV
- 符合 RoHS 与 CE 认证，符合 IEC62055-31 UC3 标准
- 外形紧凑：39.4mm × 22mm × 27.5mm
线圈参数
| 额定电压 (VDC) | 单线圈电阻 (Ω) | 双线圈电阻 (Ω) | 额定功率 (W) | 脉冲宽度 (ms) | 动作/复归电压 |
|---|---|---|---|---|---|
| 9 | 10.5 | 2×12 | 约7.7 | ≥50 | 70% |
| 12 | 18.7 | 2×9.35 | 约7.7 | ≥50 | 70% |
| 24 | 74.8 | 2×37.4 | 约7.7 | ≥50 | 70% |
| 48 | 299 | 2×149.5 | 约7.7 | ≥50 | 70% |
性能参数
- 额定负载：150A 250VAC / 60VDC
- 最大切换电流：200A
- 最大切换电压：380VAC
- 最大切换功率：30,000VA
- 接触电阻：≤5mΩ
- 吸合/释放时间：≤20ms
- 电气寿命：最高 10,000 次（120A 250VAC）
- 机械寿命：300,000 次
- 绝缘电阻：≥1000MΩ (DC500V)
- 介质耐压：触点-线圈间 AC 4000V；触点-触点间 AC 1800V
- 抗振动性能：10~55Hz, 双振幅1.5mm
- 抗冲击：≥100G
- 工作温度：-40℃ ~ +85℃
电磁继电器150A典型应用
TL313-150A 适用于智能电表、能源管理系统、工业电源开关、太阳能逆变器和智能断路器等场合。它的 结构有效节省能耗，适合需要保持开关状态的长时间应用。
认证信息
- 通过 ISO9001、ISO/TS16949、ISO14001、OHSAS18001、IECQ QC080000 质量体系认证
- 符合 RoHS 环保指令与 CE 安全认证
如需了解更多关于明你科技磁保持继电器 的产品信息，请联系我们获取技术支持与定制服务。
