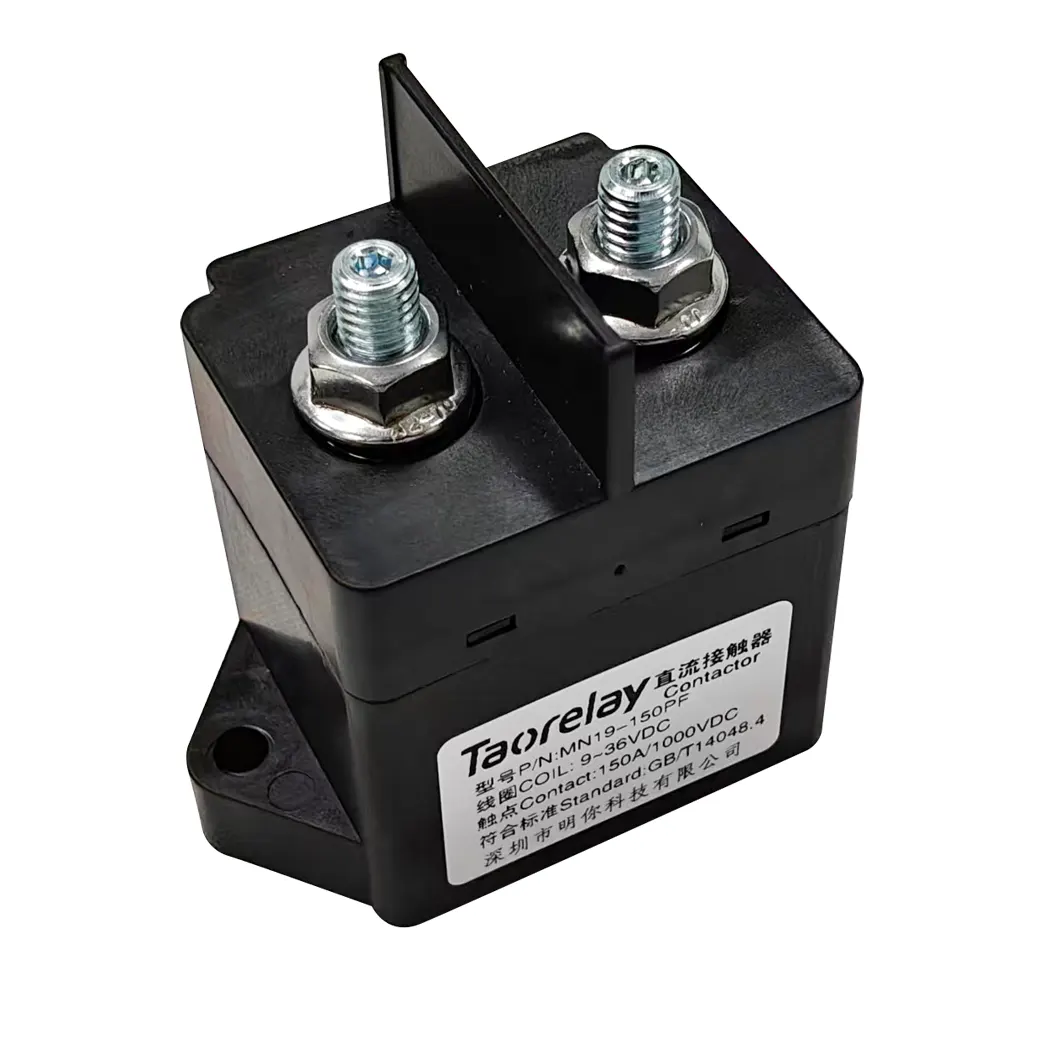

MN19-150 高压直流继电器 (1000VDC/1500VDC)，陶瓷钎焊密封技术 · 专为新能源及储能系统设计。
产品特点
- 陶瓷钎焊密封 – 无电弧泄漏风险，确保不起火、不爆裂
- 惰性气体灌封 – 有效防止触点氧化烧损，接触电阻低且稳定，防护等级IP67
- 高载流能力 – 150A 85°C长时间持续载流，可分析10倍过电流
- 双电压规格 – 可选1000VDC或1500VDC负载电压版本
- 优异绝缘性能 – 绝缘电阻达1000MΩ(1000VDC)，符合IEC60664-1标准
- 坚固耐用 – 耐受490m/s²冲击和10-55Hz振动
- 宽温工作 – 环境温度-40℃至+85℃
高压直流继电器技术参数
| 参数 | 规格 |
|---|---|
| 产品系列 | MN19(方形陶瓷密封) |
| 额定电流 | 150A(持续) |
| 负载电压选项 | 1000VDC或1500VDC |
| 线圈电压选项 | 12VDC、24VDC或9-36VDC宽电压 |
| 触点形式 | 一组常开(SPST-NO)，可选带辅助触点 |
| 接触电阻 | ≤0.3mΩ(DC 150A) |
| 最大分断电流 | 1000A(1500VDC，1次以上) |
| 短时通电电流 | 300A持续60秒，600A持续1秒 |
| 机械寿命 | 200,000次操作 |
| 电气寿命 | 150A@37.5V 15,000次；150A@1500VDC 100次 |
| 绝缘电阻 | ≥1000MΩ(1000VDC) |
| 介质耐压 | 触点与线圈间4000VAC 1min |
| 动作时间 | ≤50ms(额定电压下) |
| 释放时间 | ≤30ms(额定电压下) |
| 重量 | 282g |
| 外形尺寸 | 79.5×49.7×72.6mm |
典型应用
- 新能源汽车高压系统
- 储能系统(ESS)
- 直流充电桩
- 高压直流配电系统
- 可再生能源系统
- 工业自动化设备
认证与标准
- ISO9001质量管理体系认证
- ISO/TS16949汽车行业认证
- ISO14001环境管理体系认证
- OHSAS18001职业健康安全管理体系
- IECQ QC 080000有害物质过程管理体系
- 符合IEC60664-1绝缘标准要求
