MN19-250储能用高压直流继电器，250A/1500VDC高压直流负载 · 陶瓷密封技术 · IP67防护等级

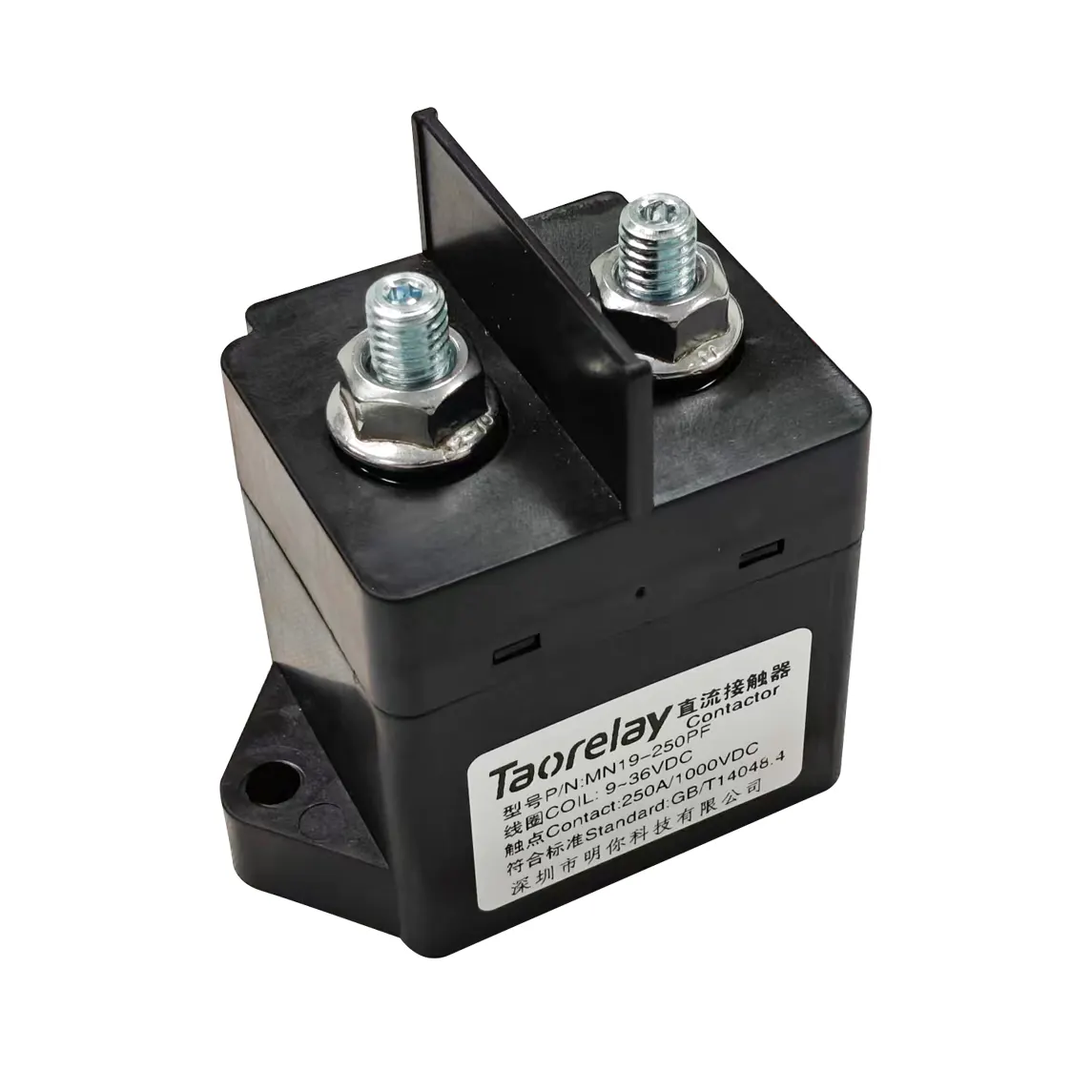

产品概述
MN19-250是明你科技专为新能源汽车和储能系统设计的高压直流继电器，采用先进的陶瓷钎焊密封技术，具有250A持续载流能力和1500VDC高压负载能力。产品符合国际安全标准，具备优异的电气性能和机械耐久性，是高压直流系统安全控制的理想选择。
产品特性：
高安全性能：陶瓷钎焊密封技术，无电弧泄露风险，确保不起火、不爆裂，灌封惰性气体有效防止触点氧化。
强大载流能力：250A 85°C长时间载流能力，能够承受10倍过电流冲击，满足异常工况应对要求。
高压负载：支持1000VDC/1500VDC高压负载，最大切换功率达191kW，适用于新能源高压系统。
长寿命设计：机械寿命200,000次，电气寿命在250A/1000VDC条件下可达200次。
环境适应性强：工作温度范围-40℃~+85℃，防护等级IP67，适应各种严苛环境。
技术参数
储能用高压直流继电器的电气特性
| 参数 | 规格 |
|---|---|
| 额定电流 | 250A |
| 负载电压 | 1000VDC/1500VDC |
| 接触电阻 | ≤0.3mΩ（DC 150A） |
| 最大分断电流 | 1000A（1500VDC，1次以上） |
| 最大切换功率 | 191kW |
| 短时通电电流 | 600A 60s，1200A 1s（短路电流：5000A 5ms） |
| 绝缘电阻 | ≥1000MΩ（1000VDC） |
线圈参数
| 额定电压 | 线圈电流 | 线圈电阻 | 动作电压 | 释放电压 | 最大允许电压 |
|---|---|---|---|---|---|
| 12VDC | 0.5A | 24Ω | ≤9VDC | 1.2~5V | 130%额定电压(85℃,1h内) |
| 24VDC | 0.25A | 96Ω | ≤18VDC | 2.4~7.2V | 130%额定电压(85℃,1h内) |
| 9~36VDC | 启动≤3.8A/保持≤0.25A | 3.1Ω | ≤9VDC(启动≤150ms) | ≥5VDC | 130%额定电压(85℃,1h内) |
机械与环境特性
| 参数 | 规格 |
|---|---|
| 机械寿命 | 200,000次 |
| 电气寿命 | 250A@1000VDC:200次; 250A@1500VDC:100次 |
| 动作时间 | ≤50ms（额定电压下） |
| 释放时间 | ≤30ms（额定电压下） |
| 工作温度 | -40℃ ~ +85℃ |
| 防护等级 | IP67 |
| 重量 | 282g |
产品尺寸
外形尺寸：79.5×49.7×72.6mm

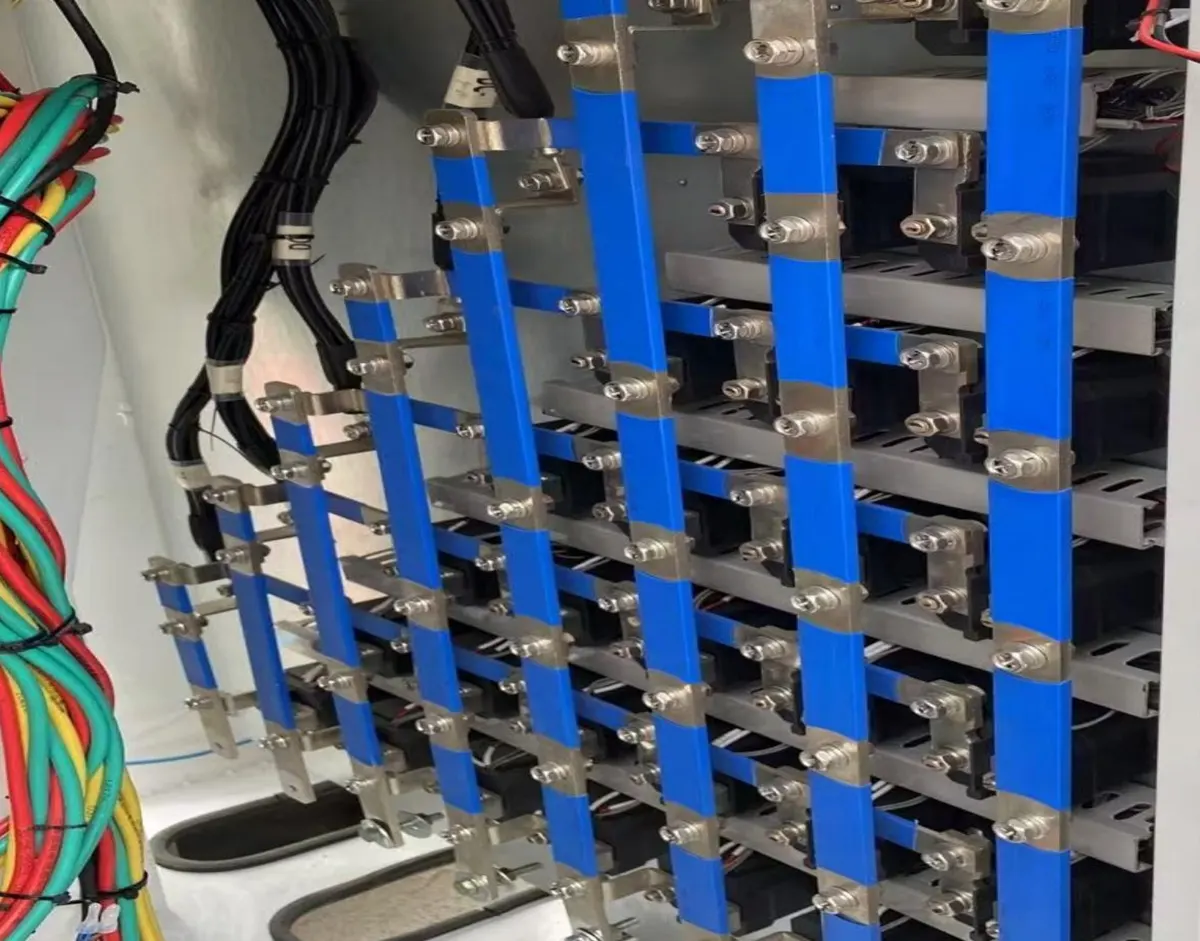

应用领域
- 新能源汽车高压系统
- 储能电池管理系统(BMS)
- 充电桩系统
- 光伏发电系统
- 高压直流配电系统
认证与标准
ISO9001、ISO/TS16949、ISO14001、OHSAS18001、IECQ QC 080000认证企业
符合IEC60664-1标准要求
