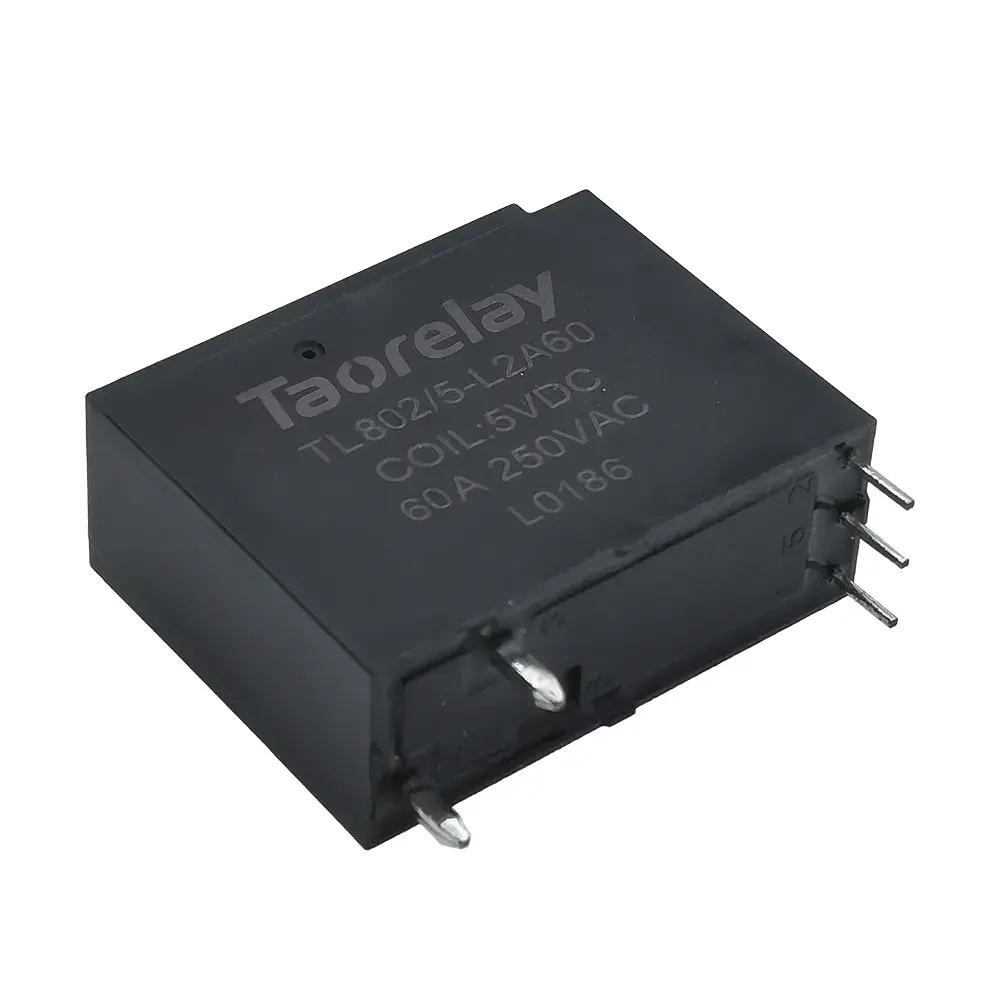

TL802-60A是一款高性能磁保持国产继电器，专为大电流负载切换设计，具有60A接触分段能力，采用先进的磁弧灭弧技术，确保高可靠性和长寿命。产品符合国际标准，广泛应用于电力控制、工业自动化等领域。
产品特性
- 大电流承载能力: 60A额定电流，最大切换电流60A，250VAC/60VDC，满足高功率负载需求。
- 磁保持技术: 采用磁保持设计，脉冲驱动，低功耗，仅需瞬时供电即可保持状态。
- 高可靠性: 强抗冲击性(100G min)，高绝缘电阻(1000MΩ Min)，确保恶劣环境下稳定工作。
- 磁弧灭弧技术: 内置磁弧灭弧装置，有效延长触点寿命，提高开关安全性。
技术规格
| 项目 | 参数 |
|---|---|
| 型号 | TL802-60A |
| 额定负载 | 60A 250VAC / 60A 60VDC |
| 最大切换电压 | 440VAC/110VDC |
| 最大切换功率 | 12,500VA |
| 接触电阻 | ≤2mΩ (12VDC 1A) |
| 动作/释放时间 | ≤20ms |
| 绝缘电阻 | ≥1000MΩ (DC500V) |
| 耐电压 | 触点与线圈间: AC4,000V 50/60Hz 1min |
| 寿命 | 60A 250VAC: 3,000次 60A 60VDC: 1,000次 50A 250VAC: 10,000次 |
| 工作温度 | -40℃ ~ +70℃ |
| 湿度范围 | 5%~85%RH |
| 外形尺寸 | 39mm×30mm×15mm |
线圈参数
| 额定电压(VDC) | 线圈电阻(Ω)±10% | 动作/复位电压(最大) | 脉冲宽度 | 额定功率 |
|---|---|---|---|---|
| 6VDC | 单线圈:18Ω 双线圈:9Ω×2 |
70%额定电压 | ≥50ms | 单线圈:12W 双线圈:24W |
| 9VDC | 单线圈:41Ω 双线圈:20.5Ω×2 |
单线圈:12W 双线圈:24W |
||
| 12VDC | 单线圈:72Ω 双线圈:36Ω×2 |
单线圈:12W 双线圈:24W |
产品优势
- 国产优质：完全国内研发生产，品质媲美国际品牌
- 节能环保：符合RoHS标准，环保材料制造
- 多种配置：支持单线圈和双线圈设计，满足不同应用需求
- 宽电压范围：6V/9V/12VDC多种线圈电压可选
- 强抗干扰：触点与线圈间耐压4KV，减少电磁干扰
应用领域
TL802-60A磁保持继电器广泛应用于：
- 电力控制系统
- 工业自动化设备
- 新能源系统(光伏、风电)
- 电动汽车充电设备
- 大功率电源切换
- 智能电表及能源管理系统
认证与标准
RoHS
环保认证
环保认证
IEC62055-31 UC3
国际标准
国际标准
CE
欧盟认证
欧盟认证
ISO9001
质量管理
质量管理
ISO14001
环境管理
环境管理
