TL313-200A 磁继电器200A | 大功率磁保持继电器 | 200A接触分段能力 | 磁弧灭弧技术
产品概述

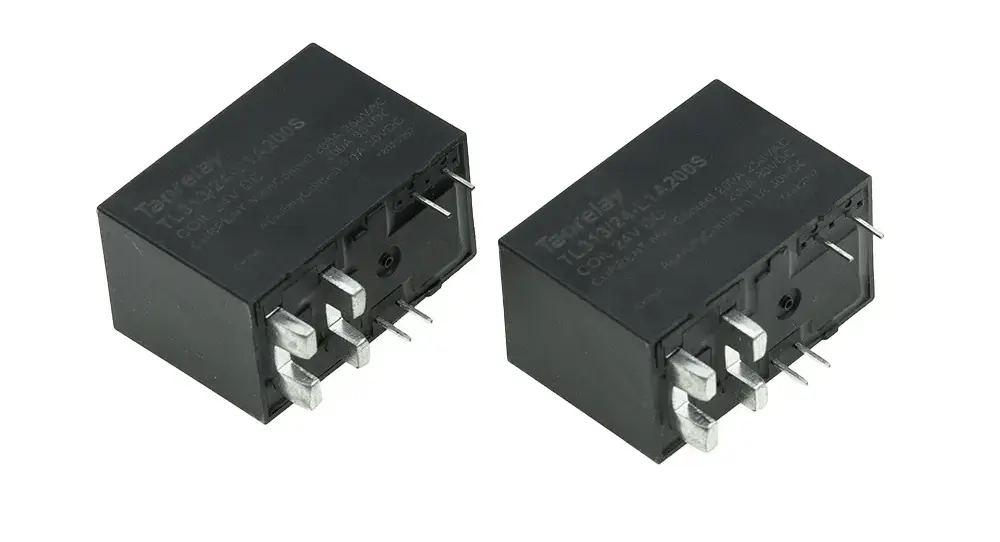

TL313-200A磁继电器是一款由明你科技设计制造的高性能大功率磁保持继电器，具有200A接触分段能力和低功耗特性。该产品采用先进的磁弧灭弧技术，具有强抗冲击性和高可靠性，符合IEC62055-31 UC3标准并通过CE认证，是工业控制、电力系统和自动化设备中的理想选择。
核心优势： 200A大电流承载能力 | 低功耗脉冲驱动 | 双线圈可选 | 4kV耐压 | 环保RoHS合规
产品特性
- 大电流承载能力：200A接触分段能力，最大开关电流250A，满足大功率应用需求。
- 磁弧灭弧技术：采用先进磁弧灭弧技术，提高继电器寿命和可靠性。
- 低功耗设计：脉冲驱动设计，单线圈额定功率7.7W，双线圈15.4W，节能高效。
- 高绝缘性能：触点与线圈间耐压4kV，绝缘电阻≥1000MΩ(DC500V)。
- 环境适应性：工作温度范围-40℃~+85℃，湿度5%~85%RH，适应各种恶劣环境。
- 长寿命设计：在150A 250VAC条件下可达300,000次机械寿命，电气寿命优异。
磁继电器200A技术参数
电气参数
| 参数 | 值 |
|---|---|
| 额定负载 | 200A 200VAC/60VDC |
| 最大开关电流 | 250A |
| 最大开关电压 | 380VAC |
| 最大开关功率 | 40,000VA |
| 接触电阻 | ≤5mΩ |
| 吸合时间 | ≤20ms |
| 释放时间 | ≤20ms |
线圈参数(标准型)
| 线圈电压(VDC) | 单线圈电阻(Ω) | 双线圈电阻(Ω) | 动作/复位电压 | 脉冲宽度 | 额定功率 |
|---|---|---|---|---|---|
| 9 | 10.5±10% | 2×12±10% | ≤70% VDC | 50ms | 单线圈:7.7W 双线圈:15.4W |
| 12 | 18.7±10% | 2×9.35±10% | 单线圈:7.7W 双线圈:15.4W |
||
| 24 | 74.8±10% | 2×37.4±10% | 单线圈:7.7W 双线圈:15.4W |
||
| 48 | 299±10% | 2×149.5±10% | 单线圈:7.7W 双线圈:15.4W |
机械与环境参数
| 参数 | 值 |
|---|---|
| 绝缘电阻 | ≥1000MΩ (DC500V) |
| 耐压 | AC1,800V 50/60Hz 1min AC4,000V 50/60Hz 1min |
| 爬电距离 | 10mm |
| 抗振动 | 10~55Hz, 1.5mm |
| 抗冲击 | 100G min |
| 机械寿命 | 300,000次 |
| 电气寿命 | 150A 250VAC/3,000次 150A 60VDC/1,000次 120A 250VAC/10,000次 |
物理特性
- 外形尺寸：39.4mm×22mm×27.5mm
- 重量：约150g
- 安装方式：PCB安装或面板安装
- 材料：陶瓷基座，塑料外壳
产品尺寸图
详细尺寸图请参考产品规格书，主要尺寸公差：
- 外形尺寸≤1mm，公差±0.2mm
- 外形尺寸>1mm且≤5mm，公差±0.3mm
- 外形尺寸>5mm，公差±0.5mm
- 安装孔尺寸公差±0.1mm
应用领域
TL313-200A磁继电器200A适用于以下领域：
- 工业自动化控制系统
- 电力系统保护与控制
- 新能源发电系统(光伏、风电)
- 电动汽车充电设备
- 大功率电源切换
- 电机控制
- UPS不间断电源系统
