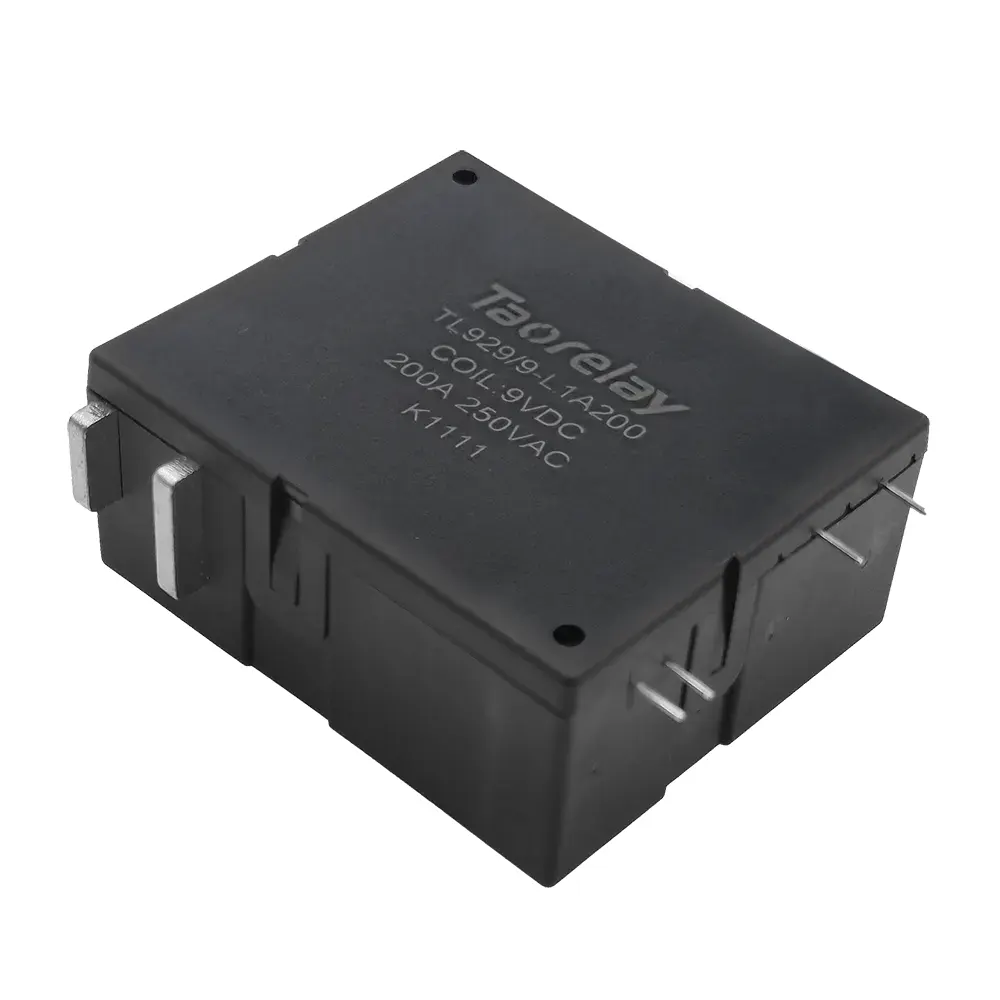

产品亮点
- 200A大电流容量：超充PDU模块继电器专为超充PDU模块设计，200A接触分段能力，满足高功率充电需求。
- 磁保持技术：采用先进磁弧熄灭技术，低功耗脉冲驱动，节能高效。
- 高可靠性设计：强抗冲击能力，高可靠性，适用于恶劣环境。
- 多种配置可选：支持单线圈和双线圈配置，灵活适应不同应用场景。
产品特性
- 额定电流：200A
- 最大开关电流：200A
- 最大开关电压：440VAC
- 触点与线圈耐压：4KV
- 接触电阻：≤1mΩ
- 动作/释放时间：≤20ms
- 绝缘电阻：≥1000MΩ (DC500V)
- 耐压强度：AC2000V/4000V 50/60Hz 1min
- 环境温度：-40℃ ~ +70℃
- 湿度范围：5%~85%RH
- 产品尺寸：47.1mm×34.5mm×22.45mm
- 认证标准：IEC62055-31 UC3, CE, RoHS
超充PDU模块继电器技术参数
线圈参数(标准型)
| 额定电压(VDC) | 线圈电阻(±10%) | 动作/复位电压(最大) | 脉冲宽度 | 额定功率 |
|---|---|---|---|---|
| 6VDC | 单线圈:15Ω 双线圈:2×7.5Ω |
70% | 50ms | 单线圈:2.4W 双线圈:4.8W |
| 9VDC | 单线圈:34Ω 双线圈:2×17Ω |
– | ||
| 12VDC | 单线圈:60Ω 双线圈:2×30Ω |
– | ||
| 24VDC | 单线圈:240Ω 双线圈:2×120Ω |
– |
负载参数
| 额定负载 | 最大开关电流 | 最大开关电压 | 最大开关功率 |
|---|---|---|---|
| 200A 250VAC | 200A | 440VAC | 50,000VA |
寿命参数
| 测试条件 | 电气寿命 |
|---|---|
| 200A 250VAC | 3,000次 |
| 200A 60VDC | 1,000次 |
| 170A 250VAC | 10,000次 |
典型应用

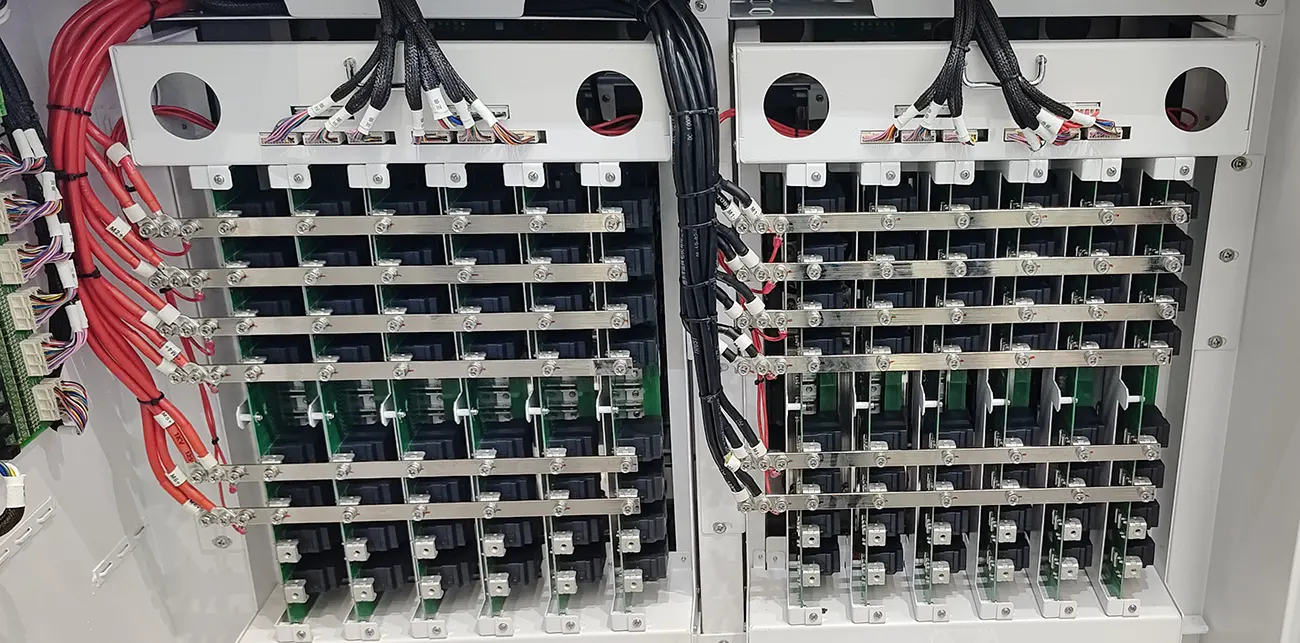

- 超充PDU模块：专为超充电源分配单元(PDU)设计，满足高功率充电需求。
- 充电桩系统：适用于直流快充桩、大功率充电设备等。
- 新能源设备：电动汽车、储能系统等高电流切换应用。
- 工业控制系统：大功率工业设备、电力控制系统等。
认证与标准
- RoHS环保认证
- 符合IEC62055-31 UC3条款
- CE认证
- ISO9001、ISO/TS16949、ISO14001、OHSAS18001、IECQ QC 080000认证企业
为什么选择我们的200A磁保持继电器？
- 高可靠性：强抗冲击能力(100G min)，高振动耐受性(10~55Hz, 1.5mm)
- 节能设计：磁保持技术只需脉冲驱动，运行功耗极低
- 长寿命：优化触点材料和设计，确保高电流下的长使用寿命
- 安全防护：4KV高隔离耐压，8mm爬电距离，确保使用安全
- 宽温工作：-40℃ ~ +70℃宽温度范围，适应各种环境
