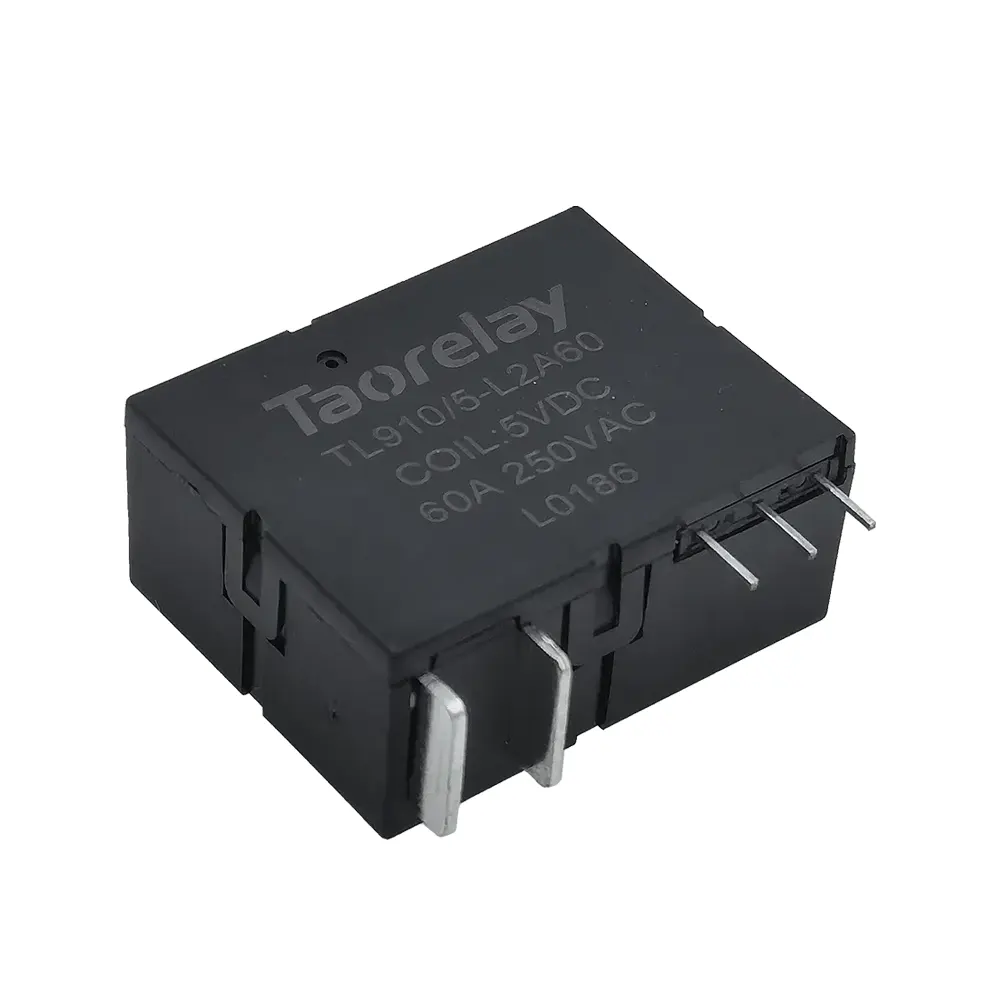

TL910-60A 是一款由明你科技设计制造的高性能60A电磁继电器，具有60A大电流切换能力，采用磁保持技术，支持单线圈与双线圈设计。其低功耗、高可靠性和高绝缘性能使其广泛应用于智能电表、电动汽车充电桩、电力设备等多个领域。
产品特点
- 60A高电流分断能力，低功耗设计
- 磁保持驱动，脉冲触发
- 强抗冲击性与高可靠性
- 磁吹灭弧技术
- 触点与线圈之间耐压达 4000V
- 符合 RoHS 与 CE 认证，环保产品
- 通过 IEC62055-31 UC3 标准
- 外形尺寸：38mm × 30mm × 16.5mm
线圈参数（标准型）
| 额定电压 (VDC) | 线圈电阻 (Ω) | 动作/复归电压 | 脉冲宽度 (ms) | 额定功率 |
|---|---|---|---|---|
| 5V | 16.6 / 2×8.3 | 70% | ≥50 | 单线圈约12W / 双线圈约24W |
| 6V | 24 / 2×12 | 同上 | ||
| 9V | 54 / 2×27 | 同上 | ||
| 12V | 96 / 2×48 | 同上 | ||
| 24V | 384 / 2×192 | 同上 | ||
性能参数
| 项目 | 参数 |
|---|---|
| 额定负载 | 60A 250VAC |
| 最大切换电压 | 440VAC / 110VDC |
| 最大切换功率 | 15,000VA |
| 接触电阻 | ≤1.5mΩ（12VDC 1A） |
| 绝缘电阻 | ≥1,000MΩ (500VDC) |
| 介质耐压 | 触点与线圈间 4,000V AC；触点间 1,500V AC |
| 吸合/释放时间 | ≤20ms |
| 工作温度 | -40℃ ~ +70℃ |
| 机械寿命 | 300,000 次（1800次/小时） |
| 电气寿命 | 60A 250VAC / 3,000次 |
| 抗振动/冲击 | 10~55Hz, 双振幅1.5mm / ≥100G |
60A电磁继电器的典型应用
- 智能电表
- 电动汽车充电桩控制板
- 电力特殊设备
- 电源模块等工业控制系统
