产品简介

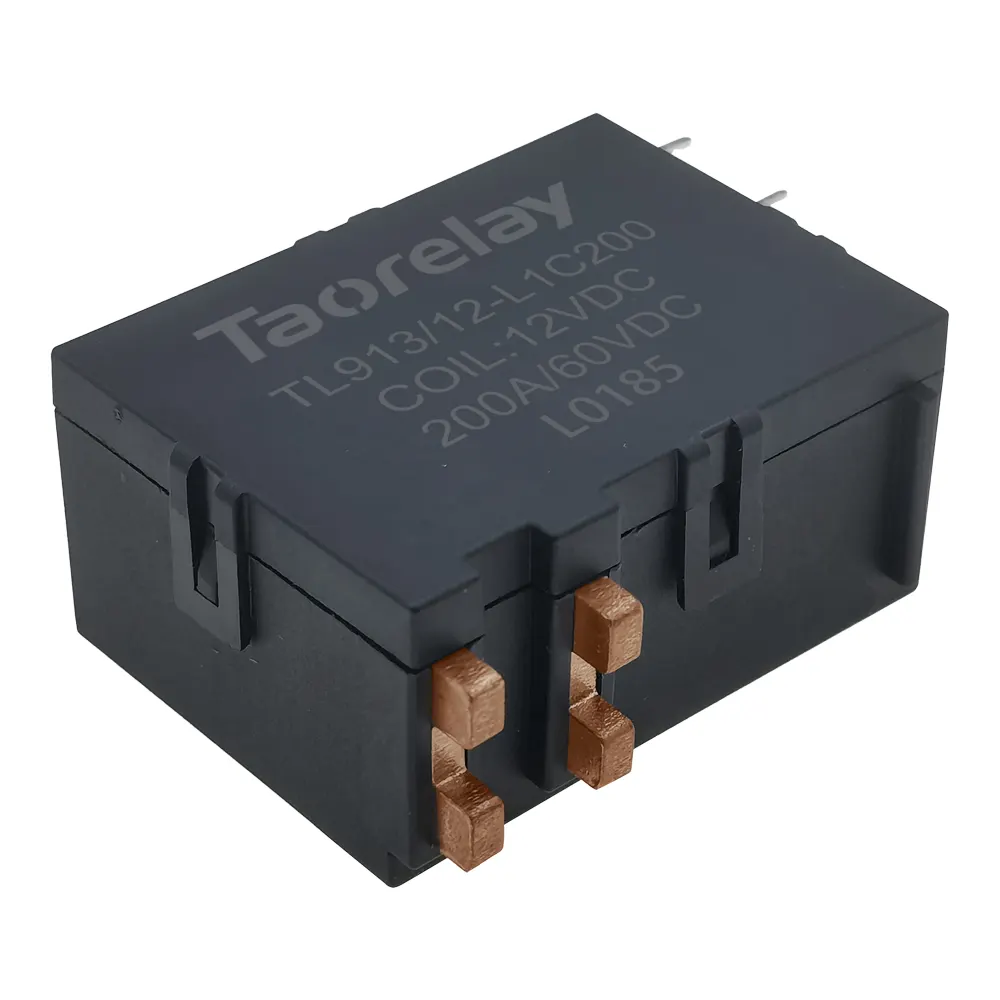

TL913-200系列200A磁保持继电器是一款由明你科技最新设计，专为高要求应用场景设计的大功率电气元件。该继电器提供高达200A的额定负载能力，支持250VAC或60VDC的额定电压，最大切换电压可达2770VAC，满足各种严苛工况需求。
采用独特的磁保持技术，TL913-200系列继电器在运行时仅需脉冲驱动，功耗极低（约2.4W），特别适合需要长期运行的电动车充电桩应用。其双稳态设计确保在断电情况下触点位置保持不变，大幅提升系统可靠性。
这款高压直流继电器具有卓越的电气性能，触点与线圈间耐压高达4KV，绝缘电阻超过1000MΩ，可在-40℃至+85℃的宽温度范围内稳定工作。产品符合IEC62055-31 UC3标准，并通过RoHS环保认证。

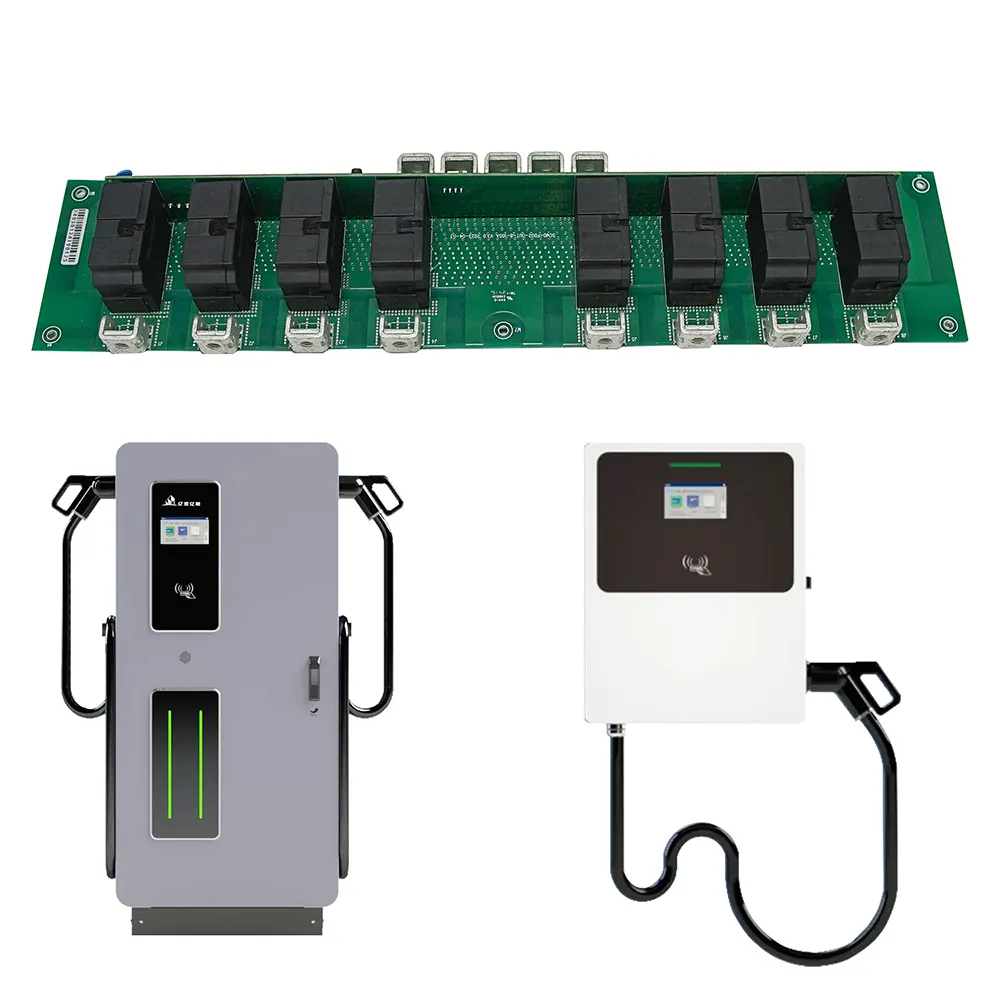

TL913-200系列双线圈继电器已广泛应用于电动汽车充电桩的PDU模块、智能电能表、电气远程控制系统、电力复合开关等场景，特别适合需要高可靠性、低功耗的大功率直流应用。
产品特点
- 超高载流能力: 200A大电流负载能力，满足电动车充电桩等大功率应用需求
- 磁保持双稳态设计: 断电状态下触点位置保持不变，系统可靠性大幅提升
- 极低功耗运行：脉冲驱动设计，工作时功耗仅约2.4W，节能高效
- 卓越电气隔离：触点与线圈间耐压高达4000VAC，确保系统安全
- 宽温度范围：-40℃至+85℃工作温度范围，适应各种严苛环境
- 长电气寿命：150A/250VAC条件下可达6000次电气寿命
200A磁保持继电器产品规格参数
| 参数类型 | 参数名称 | 规格值 |
|---|---|---|
| 触点参数 | 额定负载 | 200A/250VAC, 150A/250VAC/60VDC |
| 最大切换电流 | 200A | |
| 最大切换电压 | 2770VAC, 60VDC | |
| 性能参数 | 触点材料 | 银合金 |
| 接触电阻 | ≤1mΩ | |
| 吸合/释放时间 | ≤20ms | |
| 绝缘电阻 | ≥1000MΩ (DC500V) | |
| 线圈参数 | 额定电压 | 6VDC, 9VDC, 12VDC, 24VDC |
| 线圈类型 | 单线圈或双线圈可选 | |
| 额定功率 | 单线圈: 约2.4W, 双线圈: 约4.8W | |
| 环境参数 | 工作温度 | -40℃ ~ +85℃ |
| 湿度范围 | 5% ~ 85% RH | |
| 防护标准 | 符合IEC62055-31 UC3, RoHS |
应用领域
