一、继电器是什么？
继电器（Relay）是一种电控制器件，它实际上是一个用较小的电流或电压去控制较大电流或电压的“自动开关”。它在电路中起着自动调节、安全保护、转换电路等作用。
简单来说，它是一个由“小开关”控制“大开关”的装置。那么接下来我们一起来学习一下继电器的工作原理及应用吧。
二、继电器的工作原理

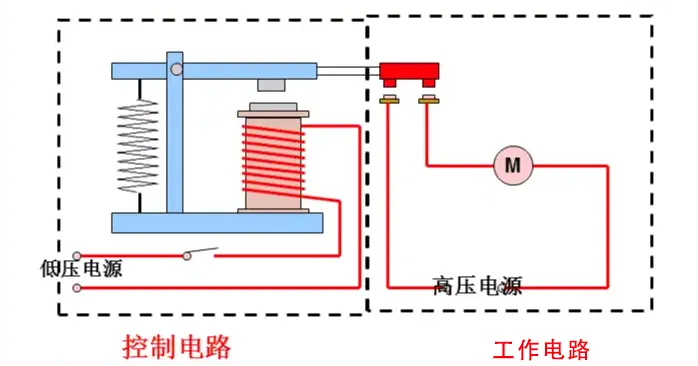

继电器的工作原理基于电磁效应。最常见的电磁式继电器主要由电磁铁、衔铁、弹簧、触点等部分组成。
其工作过程可以分为两步：
1. 吸合过程（线圈通电）
- 电流通过线圈：当继电器的线圈两端加上一定的控制电压（或电流）时，线圈中就会流过电流。
- 产生磁场：根据电流的磁效应（奥斯特定律），这个电流会产生一个磁场。
- 磁化铁芯：线圈中间的铁芯被磁化，成为一个电磁铁。
- 吸引衔铁：磁化后的电磁铁产生足够的磁力，吸引对面的衔铁（一个可动的铁片）。
- 触点动作：衔铁向下运动，带动与之连接的动触点移动，使其与常开触点（NO）闭合，电路导通；同时与常闭触点（NC）断开，电路切断。
2. 释放过程（线圈断电）
- 切断线圈电流：当线圈两端的控制电压被移除后，线圈中的电流消失。
- 磁场消失：电磁铁的磁场随之消失。
- 弹簧复位：失去磁力后，衔铁在弹簧的反作用力下回到初始位置。
- 触点复位：动触点与常开触点（NO）断开，与常闭触点（NC）重新闭合，电路恢复初始状态。
三、继电器的主要组成部分与电路符号
- 线圈（Coil）： 电路符号通常用一个方框或几个圆圈表示。在电路中用字母“K”或“KR”表示。
- 触点（Contacts）：
- 常开触点（Normally Open, NO）： 线圈不通电时处于断开状态，通电后闭合。
- 常闭触点（Normally Closed, NC）： 线圈不通电时处于闭合状态，通电后断开。
- 公共端（Common, COM）： 动触点的连接端。
电路符号表示：
通常会分开画，线圈在控制回路，触点在主回路，并用相同的标签（如K1）表示它们是同一个继电器的两部分。
四、继电器的主要应用
继电器之所以被广泛应用，是因为它实现了控制电路（低压弱电流） 和被控制电路（高压强电流） 之间的电气隔离，用小信号控制大功率设备，既安全又可靠。
- 自动控制
- 家用电器：空调、冰箱、洗衣机的压缩机启停、模式切换等，都是通过继电器控制电机和加热管。
- 工业设备：自动化生产线、机床控制等，PLC（可编程逻辑控制器）输出信号通过继电器来控制电机、电磁阀等大功率设备。
- 安全保护
- 在电力系统或工业控制中，当检测到过流、过压、过热等故障时，保护装置会发送一个信号给继电器的线圈，使其动作，从而迅速切断故障电路，保护人员和设备安全。例如：热继电器就是专用于电机过载保护。
- 信号转换
- 多路控制：用一个开关信号同时控制多个不同的电路。
- 逻辑电路：在早期的逻辑控制和汽车电路中，继电器可以组成“与”、“或”、“非”等基本逻辑门电路。
- 转换电流类型：用直流电（DC）控制交流电（AC）设备的通断，反之亦然。例如，用 Arduino、树莓派等单片机（输出5V DC）控制家用的220V AC灯泡。
- 扩大控制范围
- 用一个很微弱的信号（如传感器输出信号）来控制一个需要较大电流才能工作的器件。例如，用光敏电阻的微小电流变化控制继电器，再由继电器去启动大功率的照明灯。
